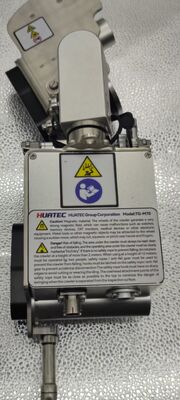

টিজি-এম৭০ ম্যাগনেটিক ক্রেপ ক্রোসিয়নের বেধ পরিমাপ সিস্টেম দুই চাকা ম্যাগনেটিক ক্রলার সহ

টু-হুইল ম্যাগনেটিক ক্রলার সহ TG-M70 ম্যাগনেটিক ক্রিপ জারা বেধ পরিমাপ সিস্টেম

1. কনফিগারেশন

এই সিস্টেম করেভারা প্রয়োজন নেই, কোন কাপলিং এজেন্ট ছাড়াই এন্টিসেপটিক স্তর পালিশ করার প্রয়োজন নেই। এটি রিমোট কন্ট্রোল সিস্টেমের মাধ্যমে উচ্চ উচ্চতার প্রাচীর বেধের ক্ষয় দ্রুত সনাক্ত করতে পারে.

• বিরল-আর্থ উচ্চ-শক্তির স্থায়ী চুম্বক চাকা ব্যবহার করে, এমনকি যদি একটি অপ্রত্যাশিত শক্তি ব্যর্থতা থাকে, তবে এটি সনাক্ত করা পৃষ্ঠ থেকে পড়ে যাবে না। এটি ফেরোম্যাগনেটিক উপাদানগুলির পৃষ্ঠে অনুভূমিক, উল্লম্ব এবং উল্টানো বহু-মনোভাব গতি সঞ্চালন করতে পারে।
• প্রাচীর ক্ষয়ের বিরুদ্ধে দ্রুত স্ক্রীনিং এবং অবস্থান নির্ধারণের জন্য ইলেক্ট্রোম্যাগনেটিক অতিস্বনক পুরুত্বের প্রোব ইনস্টল করুন
• বেধের ক্ষয় পরীক্ষা করার জন্য এলাকাটি সঠিকভাবে স্ক্যান করা হচ্ছে।
• A স্ক্যান এবং B স্ক্যান ডিসপ্লে মিলেছে
• ভিডিও ক্যামেরা দিয়ে সজ্জিত, সময়মত পরিদর্শন পৃষ্ঠের ভিডিও পরিস্থিতি পর্যবেক্ষণ করতে পারে।
• স্ক্যানিং দিক নিয়ন্ত্রণ করতে রিমোট কন্ট্রোল সিস্টেম, এবং এটি প্রিসেট স্ক্যানিং দিক হতে পারে।

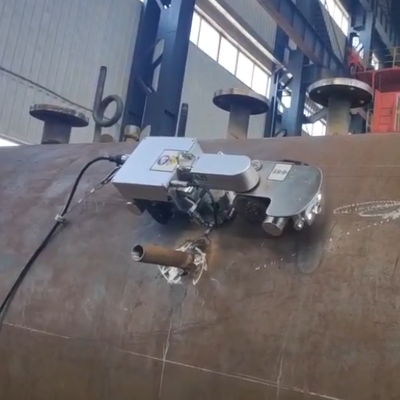

টু-হুইল ম্যাগনেটিক ক্রলার হল একটি উন্নত যন্ত্র যা বিভিন্ন ধরনের অ-ধ্বংসাত্মক পরীক্ষার সরঞ্জাম বহন করতে পারে। বর্তমানে, এটি পেট্রোকেমিক্যালস, পাত্র বিশেষ পরিদর্শন এবং বৈদ্যুতিক শক্তির মতো অনেক ক্ষেত্রেই প্রচুর সংখ্যক অন-সাইট সেটেলমেন্ট অভিজ্ঞতা সঞ্চয় করেছে। এটি পাইপের নীচে ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসাউন্ড বহন করতে পারে, কনুই বা তিনটি লিঙ্ক এবং অন্যান্য ক্ষয়, ক্ষয় আরও গুরুতর এলাকায় পরিদর্শন বা বি স্ক্যানিং বেধ পরিমাপ করতে, শিল্প ক্ষেত্র বলা হয় পাইপ জারা সনাক্তকরণ বিশেষজ্ঞরা

টু-হুইল ম্যাগনেটিক ক্রলারের নিম্নলিখিত বৈশিষ্ট্য রয়েছে: কমপ্যাক্ট গঠন, উচ্চ নমনীয়তা, চৌম্বকীয় স্তন্যপান, উচ্চ নিয়ন্ত্রণ নির্ভুলতা, উন্নত সনাক্তকরণ প্রযুক্তি, সামঞ্জস্যপূর্ণ ভিডিও সনাক্তকরণ, এবং অনন্য প্রোব উত্তোলন প্রক্রিয়া। পাইপ, পাত্রে এবং প্লেটগুলির ক্ষয় স্বয়ংক্রিয়ভাবে সনাক্তকরণের জন্য

1) কম্প্যাক্ট গঠন এবং উচ্চ নমনীয়তা

কমপ্যাক্ট এবং সূক্ষ্ম নকশা এটি সহজেই বিভিন্ন ধরণের ফেরোম্যাগনেটিক পাইপ এবং জাহাজের জন্য জারা সনাক্তকরণ সঞ্চালন করতে দেয়। চৌম্বক বৃত্তাকার হল 350 মিমি (দৈর্ঘ্য) × 140 মিমি (প্রস্থ) × 130 মিমি (উচ্চতা) এবং ওজন 5.5 কেজিরও কম। অনন্য দ্বি-চাকার কাঠামো ন্যূনতম 100 মিমি সহ পাইপের উপর অবাধে হাঁটা সম্ভব করে তোলে। ন্যূনতম বাঁক ব্যাসার্ধ 400 মিমি এবং 100 মিমি ন্যূনতম বাঁকানো ব্যাসার্ধ সহ কনুইটি সহজেই অতিক্রম করা যেতে পারে। অতএব, দুই-চাকার চৌম্বকীয় ক্রলিং আন্দোলন এবং স্ক্যানিংয়ের সুযোগ ব্যাপকভাবে প্রসারিত করা হয়েছে।

2) চৌম্বক স্তন্যপান সুপার

ডিজাইনের ক্ষেত্রে, চৌম্বকীয় ক্লাইম্বের দুই রাউন্ডে উচ্চ-শক্তির স্থায়ী চুম্বক তৈরি করতে চৌম্বকীয় বিরল আর্থ ম্যাগনেট ব্যবহার করে। এমনকি যদি দুর্ঘটনাজনিত বিদ্যুতের ব্যর্থতা ঘটে, তবে শনাক্ত পৃষ্ঠ থেকে গাড়ির বডি পড়ে যাওয়ার আশঙ্কা নেই। অতএব, দ্বি-চাকার চৌম্বকীয় ক্রলার নিরাপদে অনুভূমিক, উল্লম্ব এবং উল্টানো অঙ্গবিন্যাস স্ক্যানিং করতে পারে। টু-হুইল ম্যাগনেটিক ক্রলারের সর্বোচ্চ উল্লম্ব লোড 5 কেজি, যার মানে 5 কেজি ওজন টেনে আনার সময় এটি কোনও উল্লম্ব গতিকে প্রভাবিত করবে না।

3) উচ্চ নিয়ন্ত্রণ নির্ভুলতা

টু-হুইল চৌম্বকীয় ক্রলার গতি 0-6m/মিনিট এবং একটি ধ্রুবক গতিতে এগিয়ে যেতে পারে, নির্ভুল এনকোডার দ্বারা সনাক্তকরণের ফাঁক সেট করার ফাংশন অর্জন করতে পারে, ব্যবহারকারীর সনাক্তকরণের চাহিদাগুলি আরও ভালভাবে অর্জন করতে পারে। উদাহরণস্বরূপ, গ্রাহককে কনুইয়ের পিছনের এক বিন্দুতে প্রতি 50 মিমি অন্তর অন্তর একটি ফাঁক সনাক্তকরণ প্রক্রিয়া সম্পাদন করতে হবে: কন্ট্রোলারটি প্রোগ্রাম করা যেতে পারে, এবং দুই চাকার চৌম্বকীয় আরোহণটি প্রতি 50 মিমি পরিদর্শন করা যেতে পারে। সনাক্তকরণের দক্ষতা এবং নির্ভুলতা উন্নত করুন।

4) উন্নত সনাক্তকরণ প্রযুক্তি

ঐতিহ্যগতভাবে, পাইজোইলেকট্রিক বেধ ঐতিহ্যগত বেধ পরিমাপে ব্যবহৃত হয়, এবং এটি সনাক্তকরণ প্রক্রিয়ার পরিপ্রেক্ষিতে অনেক ক্ষেত্রে পরিদর্শন কর্মীদের নির্দিষ্ট অসুবিধা এবং শক্তি নিয়ে আসে। পাইজোইলেক্ট্রিক অতিস্বনক বেধ গেজের ম্যানুয়াল পরিদর্শন পদ্ধতির নিম্নলিখিত অসুবিধাগুলি রয়েছে: (1) ওয়ার্কপিসের পৃষ্ঠের পেইন্ট স্তর বা অক্সাইড স্তরটি পালিশ করা দরকার এবং পরীক্ষা শেষ হওয়ার পরে পৃষ্ঠটি পুনরুদ্ধার করা প্রয়োজন। দক্ষতা অত্যন্ত কম; (2) ঐতিহ্যগত অতিস্বনককে অবশ্যই একটি কাপলিং এজেন্ট দিয়ে লেপা দিতে হবে, যা সাইটের অবস্থার জন্য খুবই কঠোর। (3) একটি উচ্চ সাইটে কাজ করার সময়, একটি নির্দিষ্ট প্ল্যাটফর্ম তৈরি করতে হবে, যা ব্যয়বহুল এবং সময়সাপেক্ষ; (4) উচ্চ তাপমাত্রায় ইন-সার্ভিস টেস্টিং করা কঠিন।

উন্নত স্বয়ংক্রিয় ক্রলিং (ইলেক্ট্রোম্যাগনেটিক অতিস্বনক) প্রাচীর বেধ জারা সনাক্তকরণ সিস্টেম ব্যবহার করে, উপরে উল্লিখিত ক্লান্তিকর সমস্যাগুলি সমাধান করা হবে, এবং সনাক্তকরণের নির্ভুলতা ঐতিহ্যগত পাইজোইলেকট্রিক অতিস্বনক এর সাথে তুলনীয়। উচ্চ-গতির পাইপ প্রাচীর ক্ষয় দ্রুত পজিশনিং স্ক্রীনিং এবং ঘন স্ক্যানিংয়ের সঠিক পরিমাপ অর্জনের জন্য, মাটিতে রিমোট কন্ট্রোলের মাধ্যমে কোনও কাপলিং এজেন্ট ছাড়াই স্ক্যাফোল্ডিং তৈরি করার দরকার নেই, অ্যান্টি-জারা লেয়ারটি পালিশ করার দরকার নেই। সনাক্তকরণের নির্ভুলতা নিশ্চিত করার সময়, এটি সনাক্তকরণের দক্ষতাকে ব্যাপকভাবে উন্নত করে এবং সনাক্তকরণের খরচ হ্রাস করে।

5. স্ক্যানিং ট্র্যাকের নিয়ন্ত্রণযোগ্যতা নিশ্চিত করতে টু-হুইল ম্যাগনেটিক-ক্লাইম্বিং ইন্টিগ্রেটেড ফরোয়ার্ড এবং ব্যাক ডাবল ক্যামেরা ব্যবহার করে উচ্চ-উচ্চতার উপাদানগুলির সনাক্তকরণের অবস্থান এবং সনাক্তকরণের রুটটি রিয়েল-টাইম পর্যবেক্ষণ এবং সামঞ্জস্য করা যেতে পারে।

6) টু-হুইল ম্যাগনেটিক ক্রলার অনিবার্যভাবে যান্ত্রিক ক্রিয়াগুলির মুখোমুখি হয় যার জন্য ক্ষয় বিন্দু সনাক্তকরণ বা বি-স্ক্যান পরিদর্শন করার সময় প্রোব লিফটের প্রয়োজন হয়। বিন্দুর বেধ পরিমাপ করার সময়, পরিমাপ একই নির্দিষ্ট বিন্দুতে সঞ্চালিত করা প্রয়োজন। প্রতিটি বিন্দুর ডেটা প্রাপ্ত হয় যখন প্রোবটি পরিমাপ করার জন্য পৃষ্ঠে অবতরণ করে। অতএব, সবচেয়ে সঠিক পয়েন্ট অর্জনের জন্য প্রোবের ফাংশন উত্তোলন করা যেতে পারে। বেধ মান. পরিমাপ করা বস্তুর উপর একটি B-স্ক্যান করার সময়, যদিও প্রোবটি পৃষ্ঠের কাছাকাছি থাকে, যদি ওয়েল্ডের অবশিষ্ট উচ্চতা বড় হয়, তাহলে প্রোবটিকে উত্তোলন এবং স্ট্র্যাডল করতে হবে। অতএব, প্রোবের উত্তোলন এবং কমানোর কাজটিও খুব গুরুত্বপূর্ণ।

4. ইলেক্ট্রোম্যাগনেটিক অতিস্বনক বেধ পরিমাপ ইউনিট

ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসোনিক EMAT এবং প্রথাগত পাইজোইলেকট্রিক আল্ট্রাসাউন্ড আল্ট্রাসাউন্ডের বিভাগের অন্তর্গত। তাদের অপরিহার্য পার্থক্য ট্রান্সডুসারের পার্থক্যের মধ্যে রয়েছে। পাইজোইলেকট্রিক অতিস্বনক ট্রান্সডুসারগুলি অতিস্বনক তরঙ্গ নির্গত এবং গ্রহণ করার জন্য একটি পাইজোইলেকট্রিক ওয়েফারের পিজোইলেক্ট্রিক প্রভাবের উপর নির্ভর করে, যখন EMATs অতিস্বনক তরঙ্গ প্রেরণ এবং গ্রহণ করার জন্য ইলেক্ট্রোম্যাগনেটিক প্রভাবের (ম্যাগনেটোস্ট্রিকটিভ ফোর্স, লরেন্টজ ফোর্স) উপর নির্ভর করে, এবং এর শক্তি রূপান্তরটি সরাসরি ত্বকের স্তরের উপরিভাগে হয়। ঐতিহ্যগত পাইজোইলেকট্রিক অতিস্বনক পরীক্ষার ওয়ার্কপিস পৃষ্ঠের ফিনিস উপর একটি উচ্চ প্রয়োজন আছে. ইলেক্ট্রোম্যাগনেটিক অতিস্বনক পরীক্ষার ওয়ার্কপিসের পৃষ্ঠে কম প্রয়োজনীয়তা রয়েছে, যার ফলে ওয়ার্কপিসের পৃষ্ঠে পেইন্ট, আবরণ এবং অসমতা থাকতে পারে। প্রচলিত আল্ট্রাসাউন্ডের সাথে সম্পর্কিত। ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসাউন্ডের নিম্নলিখিত সুবিধা রয়েছে

• অ-যোগাযোগ সনাক্তকরণ, কোন কাপলিং এজেন্ট (প্রায় 4 মিমি পর্যন্ত তুলুন)
• পৃষ্ঠের জন্য প্রয়োজনীয়তা বেশি নয়, অক্সাইড স্কেল, আবরণ, আবরণ এবং অন্যান্য ওয়ার্কপিস সহ পৃষ্ঠের রুক্ষতা সনাক্ত করা যেতে পারে
• দ্রুত সনাক্তকরণ

পাইজোইলেকট্রিক অতিস্বনক EMAT

ক্রিস্টাল চুম্বক

কাপলিং এজেন্ট ইলেক্ট্রোম্যাগনেটিক কয়েল

কম্পন এডি বর্তমান চৌম্বক ক্ষেত্র

অতিস্বনক অতিস্বনক

EMAT

ঐতিহ্যগত পাইজোইলেকট্রিক অতিস্বনক প্রযুক্তি EMAT প্রযুক্তি

বিশেষ করে হাইস্পিড, অনলাইন এবং স্বয়ংক্রিয় সনাক্তকরণের জন্য উপযুক্ত

বিশেষ করে উচ্চ তাপমাত্রার পরিবেশের জন্য উপযুক্ত

উচ্চ গতি এবং উচ্চ তাপমাত্রা পরিবেশে ঐতিহ্যগত পাইজোইলেকট্রিক অতিস্বনক প্রযুক্তি এবং EMAT প্রযুক্তির প্রযুক্তিগত তুলনা।

EMAT প্রযুক্তি ম্যানুয়াল, আধা-স্বয়ংক্রিয় এবং সম্পূর্ণ স্বয়ংক্রিয় অন-লাইনে বিভিন্ন ফোরজিংস, স্টিল বার, স্টিল প্লেট এবং স্টিল পাইপগুলির (বিজোড় স্টিলের পাইপ, তেলের কেসিং, ঢালাই পাইপ ইত্যাদি সহ) ঘরের তাপমাত্রা এবং উচ্চ তাপমাত্রায় অ-ধ্বংসাত্মক পরীক্ষার জন্য প্রয়োগ করা হয়েছে।

5. কার্যকরী বৈশিষ্ট্য

• স্ক্যানিং ট্র্যাকের নিয়ন্ত্রণযোগ্যতা নিশ্চিত করতে ইন্টিগ্রেটেড ফরোয়ার্ড এবং ব্যাক ডাবল ক্যামেরা ব্যবহার করে উচ্চ-উচ্চতার উপাদানগুলির সনাক্তকরণের অবস্থান এবং সনাক্তকরণ রুটটি রিয়েল-টাইম পর্যবেক্ষণ এবং সামঞ্জস্য করা যেতে পারে।
• কোন পৃষ্ঠ মসৃণতা, বিরোধী জারা আবরণ এবং ভাসমান মরিচা অনুপ্রবেশ করা যাবে না, এবং কাপলিং এজেন্ট জন্য কোন প্রয়োজন নেই.
• বেধ পরিমাপ 4 মিমি পুরু পৃষ্ঠের ক্ষয়, পেইন্ট, জারা এবং অন্যান্য আবরণ পর্যন্ত প্রবেশ করতে পারে, যন্ত্র দ্বারা প্রদর্শিত ধাতু বস্তুর বেধ আবরণ বেধের গণনা বিবেচনা করার প্রয়োজন নেই।
• অ-লম্বতা (পরীক্ষাধীন বস্তুর সাপেক্ষে ট্রান্সডুসার/প্রোবের স্বাভাবিকতা) ±25 পর্যন্ত^o, প্রোব বসানোর পরে কম উল্লম্বতা
• প্রোব ইলেকট্রিক লিফটিং মেকানিজমের সাহায্যে, ওয়েল্ড এবং বুলজের মতো বাধা অতিক্রম করার সময় প্রোবটি উত্থাপিত হতে পারে।
• ld ফিরে.
• বেধ পরিমাপের ফলাফল ডিজিটাল মান আকারে, A-স্ক্যান ফর্ম, সময়-ভিত্তিক বি-স্ক্যান চিত্র ফর্ম এবং দূরত্ব-ভিত্তিক (এনকোডার) বি-স্ক্যান চিত্র ফর্মে প্রদর্শিত হতে পারে।
• বিশেষজ্ঞ বুদ্ধিমত্তা অ্যালগরিদম ব্যবহার করে, তিনটি বেধ পরিমাপ মোড রয়েছে: স্বয়ংক্রিয় মোড, একক গেট ম্যানুয়াল মোড (একক পিক পদ্ধতি পরিমাপ), এবং দ্বৈত গেট ম্যানুয়াল মোড (পিক-পিক পদ্ধতি পরিমাপ)। এটি মানবিক কারণগুলির প্রভাবকে ব্যাপকভাবে হ্রাস করে এবং অপারেশন পদক্ষেপগুলিকে সহজ করে তোলে।
• মৌলিক পদার্থের শিয়ার ওয়েভ বেগের অন্তর্নির্মিত ডাটাবেস, এবং শিয়ার ওয়েভ বেগের মান কাস্টমাইজ করতে পারে
• তথ্য বিশ্লেষণ এবং প্রক্রিয়াকরণের সুবিধার্থে সরাসরি পরিদর্শন রেকর্ড তালিকা এবং পুরুত্বের মূল্য তালিকা জারি করুন।

6. প্রযুক্তিগত পরামিতি

• সনাক্তকরণ নিয়ন্ত্রণ তারের: 25 মি
• বস্তুর পৃষ্ঠে বক্রতার সর্বনিম্ন ব্যাসার্ধ পরিমাপ করা হয়: অনুদৈর্ঘ্য অক্ষ≥50mm, এবং পরিধি≥125mm
• বেধ পরিমাপ: সঠিকতা 0.04 মিমি, পরিসীমা 2 ~ 120 মিমি (ইস্পাত)
• কাজের ছাড়পত্র / উত্তোলন বন্ধ:≤4 মিমি
• পরিমাপ অ-লম্বতা (পরীক্ষাধীন বস্তুর সাপেক্ষে ট্রান্সডুসার/প্রোবের ক্ষেত্রে স্বাভাবিক): ±25^o
• উত্তেজনা ফ্রিকোয়েন্সি: 3.0 ~ 5.0MHz, গতি পরিমাপ: 16 ~ 1 বার/সেকেন্ড
• শব্দ গতি পরিসীমা: 1000~9999 m/s, সমন্বয় বৃদ্ধি: 1 m/s
• গেট ফাংশন: স্বয়ংক্রিয় গেট, ম্যানুয়াল একক গেট, ম্যানুয়াল ডবল গেট
• ভিডিও মনিটরিং: সামনে এবং পিছনে উভয় দৃষ্টিভঙ্গি ডুয়াল ক্যামেরা, গতিশীল এবং স্ট্যাটিক পিক্সেল 3 মিলিয়ন /2304×1296
• সাধারণ তাপমাত্রার চৌম্বক অনুসন্ধান: দুর্বল বা কম স্থায়ী চুম্বক, চৌম্বক স্তন্যপান≤15N, বৃত্তাকার Φ30 × উচ্চ 44 মিমি, ওজন≤80g
• ক্রল ডিভাইসের শরীরের আকার এবং ওজন (প্রায়):L380×W130×H120mm,6kg
• কাজের তাপমাত্রা:-10~+50℃

7. পরিমাপ বিশ্লেষণ সফ্টওয়্যার

• পুরুত্ব, A, B স্ক্যান ফলাফলের যুগপত প্রদর্শন
• ডেটা বিশ্লেষণ এবং প্রক্রিয়াকরণের সুবিধার্থে সরাসরি একটি পরীক্ষার রেকর্ড, বেধের মান তালিকা জারি করা হয়েছে
• ★ Win7/10 (32/64 বিট) অপারেটিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ

8. প্যাকিং তালিকা

• পরীক্ষা হোস্ট/উপরের কম্পিউটার 1 সেট
• HUATEC TG-M70 টু-হুইল ম্যাগনেটিক ক্রলার (ভিডিও এবং বেধ পরিমাপ মডিউল অন্তর্ভুক্ত) 1 সেট
• পাওয়ার সাপ্লাই এবং কন্ট্রোল বক্স 1 পিস
• কন্ট্রোল হ্যান্ডেল 1 পিস
• পরীক্ষা নিয়ন্ত্রণ তারের 1 সেট
• স্ট্যান্ডার্ড টেস্ট ব্লক (কার্বন স্টিলের বৃত্তাকারΦ30 × বেধ 10 মিমি) 1 পিস
• শক প্রুফ শিপিং কেস 1 পিস
• সুরক্ষা দড়ি ড্রপ প্রতিরোধক 1 পিস (ঐচ্ছিক)
•
