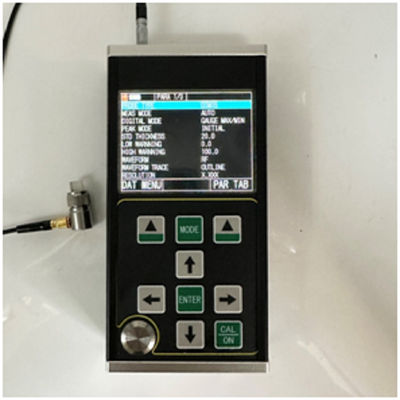

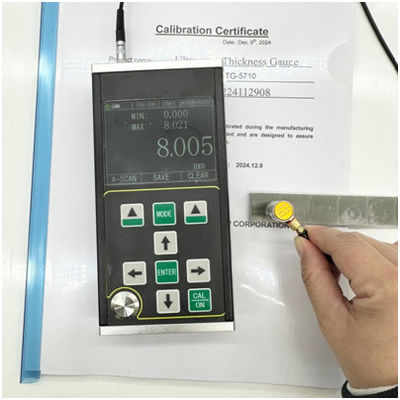

টিজি-৫৭০০ পোর্টেবল এ-স্ক্যান বি-স্ক্যান আল্ট্রাসনিক থিকনেস গেজ ১০০,০০০ ডেটা স্টোরেজ মেটাল প্লাস্টিক গ্লাস থিকনেস টেস্টিং ইন্সট্রুমেন্ট
টিজি-৫৭১০ একটি ব্র্যান্ড নিউ হ্যান্ডহেল্ড হাই-প্রিসিশন ডিজিটাল আল্ট্রাসনিক থিকনেস গেজ এ/বি স্ক্যান সহ। এটি পালস রিফ্লেকশনের উপর ভিত্তি করে আল্ট্রাসনিক থিকনেস পরিমাপের নীতি গ্রহণ করে। এটি এমন উপাদানের পুরুত্ব পরিমাপের জন্য উপযুক্ত যা একটি ধ্রুবক গতিতে আল্ট্রাসনিক তরঙ্গ প্রচার করতে পারে এবং এর পিছন থেকে প্রতিফলন পেতে পারে। পরিমাপের রেজোলিউশন ০.০০১মিমি এবং পরিমাপের পরিসীমা ০.১০মিমি (স্টিল) পর্যন্ত পাতলা।
এই পণ্যটি প্লেট এবং প্রক্রিয়াজাত অংশগুলি নির্ভুলভাবে পরিমাপ করতে পারে। অন্যদিকে, এটি উৎপাদন সরঞ্জামের পাইপ এবং চাপ পাত্রের ক্ষয় হওয়ার পরে ব্যবহারের সময় পাতলা হওয়ার মাত্রা নিরীক্ষণ করতে পারে। এটি পেট্রোলিয়াম, রাসায়নিক শিল্প, ধাতুবিদ্যা, জাহাজ নির্মাণ, মহাকাশ, শক্তি এবং অন্যান্য ক্ষেত্রে ব্যবহার করা যেতে পারে।
এই পণ্যটি নিম্নলিখিত মানগুলির সাথে সঙ্গতিপূর্ণ: আল্ট্রাসনিক থিকনেস গেজের জন্য ক্যালিব্রেশন স্পেসিফিকেশন (জেজেএফ ১১২৬-২০০৪)।
স্পেসিফিকেশন প্যারামিটার
| আইটেম |
টিজি-৫৭১০ |
| প্রোব টাইপ |
সিঙ্গেল ক্রিস্টাল প্রোব / ডাবল ক্রিস্টাল প্রোব |
| পরিমাপের পরিসীমা (৪৫# স্টিল) |
০.১৫মিমি – ১৮০০মিমি |
| সূচক ত্রুটি (<১০মিমি) |
±০.০০৫মিমি |
| সূচক ত্রুটি (≥১০মিমি) |
±০.১% |
| পুনরাবৃত্তি ত্রুটি |
±০.০০১মিমি (স্বয়ং পরীক্ষা) |
| সূচক স্থিতিশীলতা |
ইকো শক্তি, উপাদান ক্ষয় সহগ, গেইন এবং গেট উচ্চতা দ্বারা পুরুত্ব পরিমাপের মান প্রভাবিত না হয় তা নিশ্চিত করার জন্য জিরো ক্রসিং এবং মাল্টিপল ইকো প্রযুক্তি গ্রহণ করা হয়েছে, এবং উচ্চ পরিমাপ স্থিতিশীলতা এবং নির্ভরযোগ্যতা রয়েছে। |
| পরিমাপের ফ্রিকোয়েন্সি |
৪Hz, ৮Hz, ১৬Hz |
| রেজোলিউশন |
০.১মিমি, ০.০১মিমি, ০.০০১মিমি (০.০১ইঞ্চি, ০.০০১ইঞ্চি, ০.০০০১ইঞ্চি) |
| পালস জেনারেটর |
নেগেটিভ স্কয়ার ওয়েভ এমিশন গ্রহণ করা হয়, এবং পালস প্রস্থ এবং ভোল্টেজ স্বয়ংক্রিয়ভাবে প্রোবের সাথে মেলে। |
| শব্দ বেগ পরিসীমা |
৪০০-১৯৯৯৯মি/সে |
| ক্যালিব্রেশন ব্লক |
৪মিমি (স্টিল) |
| স্বয়ংক্রিয় শাটডাউন |
একটি ৫ মিনিট, ১০ মিনিট, ২০ মিনিট এবং ম্যানুয়াল শাটডাউন বেছে নেওয়া যেতে পারে। |
| প্রোব ক্যালিব্রেশন |
এক পয়েন্ট ক্যালিব্রেশন, মাল্টি-পয়েন্ট ক্যালিব্রেশন |
| গেইন |
স্বয়ংক্রিয় গেইন কন্ট্রোল, ম্যানুয়াল গেইন কন্ট্রোল |
| গেইন পরিসীমা |
০~৭০ডিবি |
| শনাক্তকরণ মোড |
রেডিও ফ্রিকোয়েন্সি (আরএফ), পজিটিভ হাফ ওয়েভ (পিওএস), নেগেটিভ হাফ ওয়েভ (এনইজি), ফুল ওয়েভ (ফুল) |
| পরিমাপ মোড |
(১) এমবি-ই: প্রাথমিক ইকো থেকে প্রথম বটম ইকো পর্যন্ত ট্রানজিট সময়ের উপর ভিত্তি করে পরিমাপ মোড; (২) ই-ই: আবরণ ভেদ করে পরিমাপ মোড, যেকোনো এম-এন ইকো ঐচ্ছিক; (৩) এমই-ই: মাল্টিপল ইকো পরিমাপ মোড; (৪) থিন: পাতলা দেয়াল পরিমাপ মোড; |
| সংখ্যাসূচক মোড |
পুরুত্ব মান মোড, পার্থক্য / হ্রাস হার মোড, সর্বোচ্চ / সর্বনিম্ন মান মোড |
| এ-স্ক্যান মোড |
উপলব্ধ |
| বি-স্ক্যান মোড |
উপলব্ধ |
| কাপলিং ইঙ্গিত |
উপলব্ধ |
| ব্যাটারি ইঙ্গিত |
উপলব্ধ |
| ভাষা |
ইংরেজি |
| ইউনিট |
মিমি/ইঞ্চি |
| মেনু অপারেশন |
উপলব্ধ |
| সফটওয়্যার ফাংশন |
ডাইনামিক গেট সেটিং, ব্ল্যাঙ্কিং সেটিং (ব্ল্যাঙ্ক), ইকো ব্ল্যাঙ্কিং সেটিং (ই-ব্ল্যাঙ্ক), ইকো ফ্রিজিং, ইকো ট্রান্সলেশন এবং স্কেলিং |
| স্টোরেজ ফাংশন |
এটি একই সাথে ১০০,০০০ পুরুত্ব (১০০ গ্রুপ, প্রতি গ্রুপে ১০০০), ৫০০ গ্রুপ এ-স্ক্যান ওয়েভফর্ম এবং ৫০০ গ্রুপ বি-স্ক্যান ওয়েভফর্ম সংরক্ষণ করতে পারে। |
| হোস্ট প্রোগ্রাম আপগ্রেড |
উপলব্ধ |
| ডিসপ্লে |
৩.৫ "কিউভিজিএ (৩২০ × ২৪০) কালার টিএফটি-এলসিডি স্ক্রিন |
| ডেটা ট্রান্সমিশন |
এটি ইউএসবি৩.০ সিরিয়াল যোগাযোগ সমর্থন করে এবং কম্পিউটারে ডেটা প্রেরণ করে। |
| কাজের তাপমাত্রা |
-১০℃～+৫০℃; বিশেষ প্রয়োজনীয়তা সহ, এটি - ২০℃ পর্যন্ত পৌঁছাতে পারে; |
| কাজের ভোল্টেজ |
চারটি নম্বর ৫ এএ ব্যাটারি প্রয়োজন। যখন পাওয়ার অপর্যাপ্ত হয়, তখন একটি নিম্ন ভোল্টেজ প্রম্পট থাকে। |
| সামগ্রিক মাত্রা |
২০৪ x ১০০ x ৩৬ (মিমি) |
| মোট ওজন |
৩১০ গ্রাম (ব্যাটারি ছাড়া) |
|
|
প্রধান ফাংশন বৈশিষ্ট্য
এই পণ্যটিতে এ-স্ক্যান মোড, বি-স্ক্যান মোড এবং সংখ্যাসূচক ডিসপ্লে মোড রয়েছে;
• পরিমাপের পরিসীমা প্রশস্ত, এবং অতি-পাতলা অংশগুলির পরিমাপ উপলব্ধি করার জন্য অনন্য "মাল্টিপল ইকো" প্রযুক্তি গ্রহণ করা হয়েছে, যার ন্যূনতম পরিমাপ পুরুত্ব ০.১৫মিমি (স্টিল);
• এই পণ্যটি উচ্চ নির্ভুলতার সাথে পুরুত্ব পরিমাপ করতে পারে, এবং সর্বোচ্চ পরিমাপ রেজোলিউশন ০.০০১মিমি পর্যন্ত পৌঁছাতে পারে; পুনরাবৃত্তি রেজোলিউশন ± ০.০০২মিমি পর্যন্ত পৌঁছাতে পারে;
• এটি আবরণ ভেদ করে এবং ইকো থেকে ইকো পরিমাপের ফাংশন রয়েছে, যা পৃষ্ঠে পেইন্ট স্তর এবং আবরণ সহ উপকরণ পরিমাপের জন্য ব্যবহৃত হয়;
• একাধিক পরিমাপ মোড: এমবি-ই, ই-ই এবং এমই-ই মোডগুলি প্রচলিত পুরু ওয়ার্কপিসগুলির পরিমাপ পূরণ করে; থিন মোড পাতলা অংশগুলির পরিমাপ উপলব্ধি করে
• সংখ্যাসূচক মোডগুলির মধ্যে রয়েছে: প্রচলিত পুরুত্ব মান মোড, পার্থক্য / হ্রাস হার মোড এবং সর্বোচ্চ মান মোড
• দুটি গেইন মোড: স্বয়ংক্রিয় গেইন / ম্যানুয়াল গেইন
• ম্যানুয়াল শাটডাউন এবং স্বয়ংক্রিয় শাটডাউন সেট করা যেতে পারে, শক্তি-সাশ্রয়ী ফাংশন সহ
• এটি বিভিন্ন প্রোব সমর্থন করে, যার মধ্যে ডাবল ক্রিস্টাল প্রোব এবং সিঙ্গেল ক্রিস্টাল প্রোব রয়েছে, এবং ২০MHz পর্যন্ত উচ্চ-ফ্রিকোয়েন্সি প্রোব সমর্থন করে
• এটি ব্যাপক স্টোরেজ সমর্থন করে এবং একই সাথে ১০০,০০০ পুরুত্ব মান, ৫০০ গ্রুপ এ-স্ক্যান ওয়েভফর্ম এবং ৫০০ গ্রুপ বি-স্ক্যান ওয়েভফর্ম সংরক্ষণ করতে পারে
• ৩২০x২৪০ উচ্চ সংজ্ঞা (কিউভিজিএ) রেজোলিউশন সহ বড় ৩.৫-ইঞ্চি কালার টিএফটি-এলসিডি ডিসপ্লে
• এটিতে বিভিন্ন ক্যালিব্রেশন পদ্ধতি রয়েছে, এক-পয়েন্ট ক্যালিব্রেশন, মাল্টি-পয়েন্ট ক্যালিব্রেশন এবং ম্যানুয়াল ক্যালিব্রেশন মোড সমর্থন করে, এবং একই সাথে শব্দ বেগ এবং প্রোব জিরো পজিশন ক্যালিব্রেট করতে পারে; এটি ডাবল ক্রিস্টাল প্রোবের ভি-পাথ সংশোধন সমর্থন করে
• এটি মেট্রিক এবং ব্রিটিশ সিস্টেমের রূপান্তর সমর্থন করে; এটি মিলিমিটার এবং ইঞ্চি ইউনিটের মধ্যে স্যুইচ করতে পারে
• এটি ইংরেজি ডিসপ্লে সমর্থন করে
প্রযোজ্য উপকরণ
এটি ধাতু (যেমন স্টিল, কাস্ট আয়রন, অ্যালুমিনিয়াম, তামা, ইত্যাদি), প্লাস্টিক, সিরামিক, গ্লাস, রেজিন, গ্লাস ফাইবার এবং অন্যান্য ভাল আল্ট্রাসনিক পরিবাহীর পুরুত্ব পরিমাপের জন্য উপযুক্ত।
মৌলিক নীতি
আল্ট্রাসনিক থিকনেস পরিমাপের নীতিটি আলোক তরঙ্গ পরিমাপের নীতির অনুরূপ। প্রোব দ্বারা নির্গত আল্ট্রাসনিক পালস পরিমাপ করা বস্তুতে পৌঁছায় এবং বস্তুর মধ্যে প্রচার করে। যখন এটি উপাদান ইন্টারফেসে পৌঁছায়, তখন এটি প্রোবে প্রতিফলিত হয়। পরিমাপ করা উপাদানের পুরুত্ব উপাদানের মধ্যে আল্ট্রাসনিক প্রচারের সময় নির্ভুলভাবে পরিমাপ করে নির্ধারিত হয়।
ঐচ্ছিক প্রোব:
| টিএস৪০০ ডাবল ক্রিস্টাল প্রোব |
১০Mhz |
৫মিমি |
০.৫-৫০মিমি |
| টিএস৫০০ ডাবল ক্রিস্টাল প্রোব |
৫Mhz |
৫মিমি |
১.০-৬৫মিমি |
| টিএস৫১০ ডাবল ক্রিস্টাল প্রোব |
৫Mhz |
১০মিমি |
১.০-৫০০মিমি |
| ডিটিএম১৫ সিঙ্গেল ক্রিস্টাল প্রোব |
১৫ মেগাহার্টজ |
৬মিমি |
০.১৫-২২.৫মিমি |
| ডিটিএম৭.৫ সিঙ্গেল ক্রিস্টাল প্রোব |
৭.৫Mhz |
৬মিমি |
০.৫-২২.৫মিমি |
| ডিটিএম১০ সিঙ্গেল ক্রিস্টাল প্রোব |
১০Mh |
৬মিমি |
০.৩-২২.৫মিমি |
| ডিটিএম৫ সিঙ্গেল ক্রিস্টাল প্রোব |
৫M |
৬মিমি |
১.০-২২.৫মিমি |
| বিডি৫১০ সিঙ্গেল ক্রিস্টাল প্রোব |
১০Mh |
১০মিমি |
১-১০০০মিমি |
| বিডি২১০ সিঙ্গেল ক্রিস্টাল প্রোব |
২MHz |
১২মিমি |
৪-১৮০০মিমি |
| ডাবল ক্রিস্টাল প্রোব কেবল |
|
| সিঙ্গেল ক্রিস্টাল প্রোব কেবল |
|
