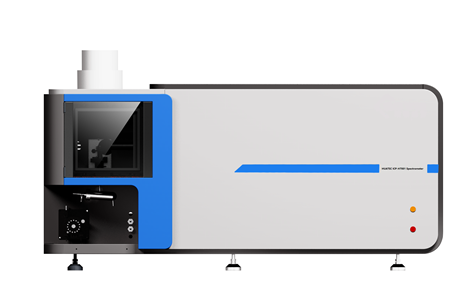

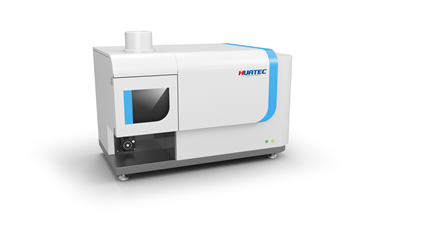

ICP-H7001 একক চ্যানেল স্ক্যানিং আইসিপি স্পেকট্রোমিটার উল্লম্ব প্লাজমা পর্যবেক্ষণ সিস্টেম স্বয়ংক্রিয় টিউনিং আইসিপি-ওইএস স্পেকট্রোস্কোপি অ্যানালাইজার

ICP-H7001 সিঙ্গেল চ্যানেল স্ক্যানিং আইসিপি স্পেকট্রোমিটার ভার্টিকাল প্লাজমা অবজারভেশন সিস্টেম অটোমেটিক টিউনিং আইসিপি-ওইএস স্পেকট্রোস্কোপি অ্যানালাইজার

১. যন্ত্রের বিবরণ এবং পরিবেশগত প্রয়োজনীয়তা

১.১ যন্ত্রের বিবরণ

HUATEC ICP-H7001 হল একটি সিঙ্গেল চ্যানেল স্ক্যানিং ইন্ডাকটিভলি কাপলড প্লাজমা এমিশন স্পেকট্রোমিটার যা একটি উচ্চ সংবেদনশীল ফটোমাল্টিপ্লায়ার টিউবকে ডিটেক্টর হিসেবে ব্যবহার করে। এটি একাধিক উপাদান পরীক্ষা করে এবং ৭০ প্রকার পর্যন্ত উপাদান পরিমাপ করতে পারে। এতে একটি সলিড-স্টেট হাই-ফ্রিকোয়েন্সি আরএফ জেনারেটর, স্বয়ংক্রিয় টিউনিং এবং চাইনিজ ও ইংরেজি অপারেশন ইন্টারফেস সহ সফটওয়্যার রয়েছে; একটি ডেডিকেটেড সার্কুলেটিং কুলিং ওয়াটার সিস্টেম, আর্গন গ্যাস ডাক্ট, কুলিং ওয়াটার পাইপ এবং একটি উচ্চ সংবেদনশীল স্যাম্পলিং সিস্টেম (ডাবল টিউব অ্যাটোমাইজেশন চেম্বার সহ আমদানি করা উচ্চ-দক্ষ অ্যাটোমাইজার) কনফিগার করুন।

১.২ পরিবেশগত প্রয়োজনীয়তা

১.২.১. যন্ত্রটি সরাসরি জানালা বা দরজার পাশে স্থাপন করবেন না যাতে বায়ুপ্রবাহ, ধুলো, ক্ষয়কারী গ্যাস এবং কম্পন এড়ানো যায়।

১.২.২. শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স থেকে দূরে থাকুন।

১.২.৩. পরিবেশের তাপমাত্রা: ২০-২৫ ℃।

১.২.৪. কাজের আর্দ্রতা: ≤ ৭০%।

১.২.৫. যন্ত্রটি একটি স্থিতিশীল ওয়ার্কবেঞ্চে কম্পন ছাড়াই স্থাপন করা উচিত এবং যন্ত্রের উপরে একটি নিষ্কাশন ব্যবস্থা থাকা উচিত। যন্ত্রের কাছাকাছি কোনও শক্তিশালী আলো বা শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স থাকা উচিত নয় এবং পরিবেশে কোনও শক্তিশালী ক্ষয়কারী গ্যাস থাকা উচিত নয়।

২. প্রধান প্রযুক্তিগত পরামিতি

৩. ইনজেকশন সিস্টেম

৩.১ টর্চ টিউব: ইন্টিগ্রেটেড ইন্টিগ্রেটেড কোয়ার্টজ রেক্টেঙ্গুলার টিউব (পেটেন্ট প্রযুক্তি)

৩.২ নেবুলাইজার: উচ্চ নির্ভুলতা এবং দক্ষ কনসেন্ট্রিক অ্যাটোমাইজার ২ml/min

৩.৩ অ্যাটোমাইজেশন চেম্বার: পেটেন্ট প্রযুক্তি সহ একটি বর্ধিত ডাবল টিউব অ্যাটোমাইজেশন চেম্বার

৩.৪ মোট আর্গন খরচ: ১৪ লিটার/মিনিটের কম

৩.৫ পেরিস্টালটিক পাম্প হল একটি পাঁচ-চ্যানেল ১৫ রোলার সম্পূর্ণ স্বয়ংক্রিয় ডিজাইন, এবং পেরিস্টালটিক পাম্পের গতি অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য।

৩.৬ স্প্লিট টাইপ ইনজেকশন সিস্টেম রেক্টেঙ্গুলার টিউবে অ্যাটোমাইজেশনের উপর উচ্চ তাপমাত্রার প্রভাব হ্রাস করে, এবং নমুনার অগ্রগতি সরাসরি পর্যবেক্ষণ করতে পারে, যা অস্বাভাবিক পরিস্থিতি রিয়েল-টাইমে দূরীকরণে সহায়ক।

যদি গ্যাস সোর্স শেষ হয়ে গেলে যন্ত্রটি থেমে যায়, তবে এটি কেবল পাওয়ার সাপ্লাইয়ের উল্লেখযোগ্য ক্ষতিই করবে না, টর্চ টিউব পুড়ে যাওয়ার কারণও হবে। গ্যাস উৎসের স্থিতিশীলতা যন্ত্রের ইনটেক প্রান্তে ভোল্টেজ ফিডব্যাক মানের রিয়েল-টাইম পর্যবেক্ষণের মাধ্যমে নির্ধারিত হয়। একবার মান কমে গেলে, পাওয়ার সাপ্লাই অবিলম্বে বন্ধ হয়ে যায়, এবং যন্ত্রের ভিতরে অবশিষ্ট গ্যাস শীতল হতে থাকে।

৩.৮ ফ্লেম ভিডিও মনিটরিং: যন্ত্রটি একটি উচ্চ-সংবেদনশীল ফ্লেম সেন্সিং সিস্টেম এবং একটি ভিজ্যুয়াল ভিডিও মনিটরিং ক্যামেরা দিয়ে সজ্জিত, যা দহন চেম্বারের শিখার অবস্থা রিয়েল-টাইমে পর্যবেক্ষণ করতে পারে এবং ইঞ্জিন বন্ধ হয়ে গেলে স্বয়ংক্রিয়ভাবে আরএফ পাওয়ার সাপ্লাই বন্ধ করে দেয় যাতে যন্ত্রের গুরুত্বপূর্ণ উপাদানগুলি সুরক্ষিত থাকে।

৪. আরএফ জেনারেটর এবং প্লাজমা

৪.১ প্রকার: সলিড স্টেট হাই-ফ্রিকোয়েন্সি আরএফ জেনারেটর, দ্রুত জল শীতলীকরণ (পেটেন্ট প্রযুক্তি), স্বয়ংক্রিয় টিউনিং।

৪.২ ফ্রিকোয়েন্সি: ২৭.১২MHz।

৪.৩ পাওয়ার: ৫০০W~১৬০০W, অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য, ১W এর সামঞ্জস্য নির্ভুলতা সহ, পাওয়ার স্থিতিশীলতা: <০.১%।৪.৪ প্লাজমার ইগনিশন সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ, এবং আইসিপি-ওইএস এর প্রধান পাওয়ার সাপ্লাই ছাড়া ক্যারিয়ার গ্যাস প্রবাহের হারের মতো সমস্ত অপারেটিং প্যারামিটার ম্যানুয়ালি সামঞ্জস্য করার প্রয়োজন হয় না।

৪.৫ পাওয়ার সাপ্লাই বৈশিষ্ট্য: আরএফ পাওয়ার সাপ্লাইয়ের জন্য রিভার্স পাওয়ার সুরক্ষা সহ (পেটেন্ট প্রযুক্তি)

৪.৬ টুলিং প্রতিস্থাপন: পেটেন্টযুক্ত রেক্টেঙ্গুলার টিউব টুলিং এবং রেক্টেঙ্গুলার টিউব ইনস্টলেশন প্ল্যাটফর্ম ব্যবহার করে দ্রুত ইনজেকশন সিস্টেম প্রতিস্থাপন করুন।

৫. অপটিক্যাল সিস্টেম

৫.১ অপটিক্যাল স্থিতিশীলতা: ইনজেকশন সিস্টেমের সাথে একই প্ল্যাটফর্মে ডিজাইন করা হয়েছে, পুরো অপটিক্যাল সিস্টেমে সিসমিক ব্যবস্থা রয়েছে, এবং সাধারণ স্থল কম্পন এর বিশ্লেষণাত্মক কর্মক্ষমতাকে প্রভাবিত করে না।

৫.২ সিস্টেমের প্রকার: চেনিতিনা টাইপ (সি-টি টাইপ), ১০০০মিমি ফোকাল দৈর্ঘ্য সহ।

৫.৩ অপটিক্যাল সিস্টেমকে একটি ধ্রুবক তাপমাত্রায় রাখা আবশ্যক, ± ০.১ °C এর তাপমাত্রা স্থিতিশীলতা সহ।

স্ক্যানিং মোটরের ন্যূনতম স্টেপ দূরত্ব ০.০০০০৪nm।

৬. কন্ট্রোল সফটওয়্যার:

৬.১ সফটওয়্যারটি পরিচালনা করা সহজ এবং স্বজ্ঞাত, গুণগত, আধা-পরিমাণগত এবং পরিমাণগত বিশ্লেষণ ফাংশন সহ, সেইসাথে যন্ত্র ডায়াগনস্টিক অপ্টিমাইজেশন ফাংশন। সফটওয়্যারটি চাইনিজ এবং ইংরেজি উভয় সংস্করণেই উপলব্ধ এবং প্রয়োজন অনুযায়ী পরিবর্তন করা যেতে পারে। রিপোর্ট ফরম্যাট আউটপুট ফরম্যাট হল PDF, Excel, ইলেকট্রনিক ফাইল বা সরাসরি প্রিন্ট, এবং এটি একটি ইংরেজি টেমপ্লেট হতে পারে। কন্ট্রোল সফটওয়্যারটি উইন্ডোজের ইংরেজি সংস্করণে চলতে পারে।

৬.২ সফটওয়্যার অ্যালগরিদম অপ্টিমাইজ করার মাধ্যমে, রিয়েল-টাইম ম্যাট্রিক্স ডিডাকশন পদ্ধতি অর্জন করা যেতে পারে, যা হস্তক্ষেপ সহ স্পেকট্রার জন্য রিয়েল-টাইম জুম ইন এবং আউট করার অনুমতি দেয়, স্পেকট্রাম প্রক্রিয়াকরণে সহায়ক। ওয়ান-ক্লিক স্বয়ংক্রিয় ফলাফল গণনা গ্রাহকদের জন্য সেকেন্ডারি ডেটা প্রক্রিয়াকরণের ঝামেলা দূর করে।

৬.৩ সফটওয়্যার কনফিগারেশন অডিট ট্র্যাকিং ফাংশনটি মাল্টি-ইউজার এবং মাল্টি-পারমিশন সেটিংসে সেট করা যেতে পারে। ব্যবহারকারীরা তাদের প্রয়োজন অনুযায়ী এটি সক্ষম করতে পারে এবং একই সময়ে, পরিমাপ করা ডেটা ব্যাকআপের জন্য সার্ভারে সংরক্ষণ করা যেতে পারে।

৬.৪ প্রতিটি স্পেকট্রাল লাইন পরিমাপের জন্য রিয়েল-টাইম তরঙ্গদৈর্ঘ্য সংশোধন স্বয়ংক্রিয়ভাবে সম্পাদিত হবে যাতে সঠিক পিক অবস্থান নিশ্চিত করা যায়।

৬.৫ সফটওয়্যারটিতে একটি ট্রেসিং ফাংশন রয়েছে এবং ট্রেসিংয়ের সময় রিয়েল-টাইমে বর্তমান নমুনা গণনার ফলাফল প্রদর্শন করতে পারে।

৬.৬ সম্পূর্ণ স্বয়ংক্রিয় সুরক্ষা ফাংশন, কন্ট্রোল কার্ড ব্যবহার করে যন্ত্র যোগাযোগ এবং নিয়ন্ত্রণ, সফটওয়্যার দ্বারা নিয়ন্ত্রিত এবং অপ্টিমাইজ করা পর্যবেক্ষণ অবস্থান, পেরিস্টালটিক পাম্পের গতি নিয়ন্ত্রণের ফাংশন সহ।

৬.৭ যন্ত্র ডায়াগনস্টিক সফটওয়্যার এবং নেটওয়ার্ক যোগাযোগ, ডেটা রিপ্রসেসিং ফাংশন।

৬.৮ সফটওয়্যারটিতে ডেটা আর্কাইভ ম্যানেজমেন্ট ফাংশন রয়েছে, ডেটা ব্যাকআপ, পুনরুদ্ধার, মুছে ফেলা সমর্থন করে এবং ডেটার টেক্সট ফরম্যাট আউটপুট সমর্থন করে।
