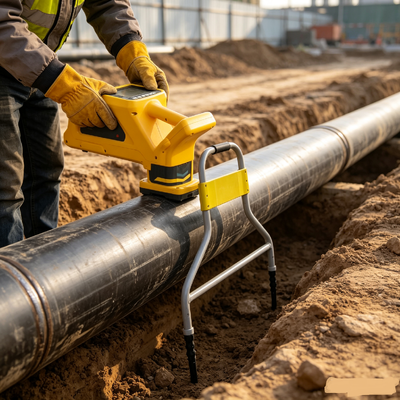

HD-170PCM ভূগর্ভস্থ পাইপলাইন ক্ষয়রোধী আবরণ ত্রুটি সনাক্তকারী পাইপলাইন কারেন্ট ম্যাপিং সিস্টেম

HD-170PCM ভূগর্ভস্থ পাইপলাইন অ্যান্টি-ক্ষয়কারী কোটিং ত্রুটি ডিটেক্টর পাইপলাইন কারেন্ট ম্যাপিং সিস্টেম

সংক্ষিপ্ত বিবরণ৩. আমদানি করা ডেটা এবং প্রাসঙ্গিক গণনার পরে ডেটা সম্পাদনা করা যেতে পারে।

HUATEC সমন্বিত পাইপলাইন অ্যান্টি-ক্ষয়কারী কোটিং কন্ডিশন ডিটেক্টর খনন ছাড়াই ভূগর্ভস্থ পাইপলাইন পরিদর্শন করতে পারে, ভূগর্ভস্থ পাইপলাইনের বাহ্যিক অ্যান্টি-ক্ষয়কারী কোটিংয়ের ক্ষতির পরিমাণ নির্ণয় করতে পারে এবং পাইপলাইনের অবস্থান ও গভীরতা নির্ভুলভাবে পরিমাপ করতে পারে। এই সনাক্তকরণ প্রযুক্তি কেবল নতুন নির্মিত পাইপলাইনের পরিদর্শন ও গ্রহণের মাধ্যম হিসেবেই ব্যবহৃত হতে পারে না, বরং চালু থাকা পাইপলাইনের নিয়মিত পর্যবেক্ষণের জন্যও ব্যবহার করা যেতে পারে। ভূগর্ভস্থ পাইপলাইনের প্রতিরক্ষামূলক স্তরের অবস্থা পরিদর্শন এবং নির্দিষ্ট প্রতিস্থাপন ও মেরামত করলে পাইপলাইনের পরিষেবা জীবন দীর্ঘায়িত হতে পারে এবং রক্ষণাবেক্ষণ ও সংস্কারের জন্য প্রচুর অর্থ সাশ্রয় হতে পারে। এটি তেল, প্রাকৃতিক গ্যাস, শহুরে গ্যাস এবং ট্যাপ ওয়াটার ইত্যাদির অ্যান্টি-ক্ষয়কারী পাইপলাইনের বাহ্যিক অ্যান্টি-ক্ষয়কারী কোটিংয়ের গুণমান মূল্যায়নের জন্য ব্যাপকভাবে প্রযোজ্য।

প্রযুক্তিগত পরামিতি৩. আমদানি করা ডেটা এবং প্রাসঙ্গিক গণনার পরে ডেটা সম্পাদনা করা যেতে পারে।

*বাম এবং ডান তীর পাইপলাইনের অবস্থান নির্দেশ করে, যা পাইপলাইন দ্রুত সনাক্ত করতে সাহায্য করে।৩. আমদানি করা ডেটা এবং প্রাসঙ্গিক গণনার পরে ডেটা সম্পাদনা করা যেতে পারে।

*ডেটা বিশ্লেষণ সফ্টওয়্যার কারেন্ট অ্যাটেন্যুয়েশন রেটের ওয়াই মান, অ্যান্টি-ক্ষয়কারী কোটিংয়ের ক্ষতির বিন্দুর ঘনত্বের পি মান এবং অ্যান্টি-ক্ষয়কারী কোটিংয়ের ইনসুলেশন রেজিস্ট্রিভিটির আরজি মান গণনা করতে পারে।

*ডেটা বিশ্লেষণ সফ্টওয়্যারের রপ্তানি ফলাফল জাতীয় মান (GB/T 19285-2014) মেনে চলে।

*ডেটা বিশ্লেষণ সফ্টওয়্যারের একটি সফ্টওয়্যার কপিরাইট নিবন্ধন শংসাপত্র রয়েছে।

কার্যপ্রণালী

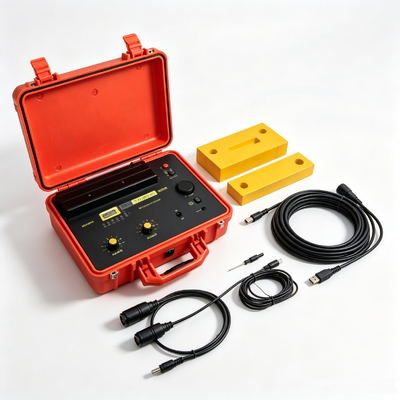

HD-170PCM তিনটি অংশ নিয়ে গঠিত: ট্রান্সমিটার, রিসিভার এবং ডিটেক্টর (এ-ফ্রেম)। ট্রান্সমিটার একটি স্বাধীন ০.১A-৩A সনাক্তকরণ সংকেত আউটপুট ডিভাইস, এবং হ্যান্ডহেল্ড রিসিভার পাইপলাইন রুট ট্র্যাক করতে, ক্ষতির বিন্দু নির্ভুলভাবে সনাক্ত করতে এবং কারেন্ট পরিমাপ করতে ব্যবহৃত হয়। পাইপলাইনের উপর কারেন্টের তীব্রতা দূরত্বের সাথে সাথে হ্রাস পায়। পাইপের ব্যাস, পাইপের উপাদান এবং মাটির পরিবেশ অপরিবর্তিত থাকলে, অ্যান্টি-ক্ষয়কারী স্তর থেকে মাটির ইনসুলেশন যত ভালো হবে, কারেন্ট লস তত কম হবে এবং অ্যাটেন্যুয়েশন তত কম হবে। বিপরীতভাবে, যদি অ্যান্টি-ক্ষয়কারী কোটিং ক্ষতিগ্রস্ত হয়, যেমন বার্ধক্য, খোসা ছাড়ানো, এবং ইনসুলেশন কর্মক্ষমতা খারাপ হয়, তবে কারেন্ট লস আরও গুরুতর হবে এবং অ্যাটেন্যুয়েশন আরও বেশি হবে।

যখন পাইপলাইনে অতি-নিম্ন ফ্রিকোয়েন্সি সংকেত (CP) ডিসি সংকেতের কাছাকাছি লোড করা হয়, তখন পাইপলাইনের অ্যান্টি-ক্ষয়কারী স্তরের ক্ষতিগ্রস্ত বিন্দু এবং মাটির দ্বারা গঠিত ভোল্টেজ গ্রেডিয়েন্ট পাইপলাইনের উপরে মাটিতে একটি গ্রাউন্ড ইলেকট্রিক ফিল্ড ডিস্ট্রিবিউশন স্থাপন করে। ক্ষতির বিন্দুর যত কাছাকাছি, ভোল্টেজ গ্রেডিয়েন্ট তত বেশি এবং পাইপলাইনের উপরে মাটিতে কারেন্ট ঘনত্ব তত বেশি। সাধারণত, উন্মুক্ত এলাকার পরিমাণ যত বেশি হবে, তার কাছাকাছি কারেন্ট ঘনত্ব তত বেশি হবে এবং গ্রাউন্ড ভোল্টেজ গ্রেডিয়েন্ট তত বেশি হবে। প্রোব যন্ত্রটি পাইপলাইনের অবস্থান সনাক্ত করে, ডিটেক্টরকে পাইপলাইনের অবস্থানে রাখে। ভোল্টেজ গ্রেডিয়েন্ট ডিটেক্টর পাইপলাইনের উপরে পটেনশিয়াল গ্রেডিয়েন্ট মান (dB) এবং মাটিতে কারেন্টের দিক (CP) পরিমাপ করে পাইপলাইনের ক্ষতির তীব্রতা এবং অ্যান্টি-ক্ষয়কারী স্তরের ক্ষতির বিন্দুর নির্ভুল অবস্থান নির্ধারণ করে।

মূল্যায়ন সফ্টওয়্যার

:

১. সফ্টওয়্যার সংক্ষিপ্ত বিবরণ

বর্তমান বাজারের ভূগর্ভস্থ পাইপলাইন বাহ্যিক অ্যান্টি-ক্ষয়কারী স্তর সনাক্তকরণ যন্ত্রের (লক্ষ্য পাইপলাইনের ভৌগলিক অবস্থান তথ্য, ভূগর্ভস্থ গভীরতার তথ্য, পাইপের মধ্যে কারেন্ট তথ্য, অ্যান্টি-ক্ষয়কারী স্তরের ক্ষতির বিন্দুর আকার ইত্যাদি সহ) অন-সাইট সনাক্তকরণ ডেটার পোস্ট-প্রসেসিং এবং বিশ্লেষণের সাথে সহযোগিতা করার জন্য, জাতীয় মান (GB/T 19285-2014) এবং প্রাসঙ্গিক শিল্প মান অনুসারে, পরীক্ষিত পাইপ বিভাগের অ্যান্টি-ক্ষয়কারী কোটিং মূল্যায়ন প্রতিবেদন (চার্ট প্রতিবেদন, টেক্সট প্রতিবেদন) সরবরাহ করুন, এবং ব্যবহারকারীদের অ্যান্টি-ক্ষয়কারী কোটিংয়ের কারেন্ট অ্যাটেন্যুয়েশনের শ্রেণীবিভাগ মূল্যায়ন ফলাফল এবং অ্যান্টি-ক্ষয়কারী কোটিংয়ের ক্ষতির বিন্দুর ঘনত্বের মান প্রদান করুন যাতে পরবর্তী চিকিৎসা ব্যবস্থা নির্ধারণ করা যায়: অ্যান্টি-ক্ষয়কারী স্তর পর্যবেক্ষণ, অ্যান্টি-ক্ষয়কারী স্তরের স্থানীয় মেরামত, অ্যান্টি-ক্ষয়কারী স্তরের বড় ওভারহল ইত্যাদি, এবং প্রতিবেদন আকারে প্রিন্ট করা যেতে পারে, যা পাইপলাইন মালিকদের জন্য নির্ভরযোগ্য রেফারেন্স ভিত্তি প্রদান করে এবং আর্কাইভ করার সুবিধা দেয়।

২. সফ্টওয়্যার কার্যাবলী

রিসিভার দ্বারা ভূগর্ভস্থ পাইপলাইনের অন-সাইট পরিমাপ ডেটার উপর ভিত্তি করে (যেমন কারেন্ট, ভূগর্ভস্থ গভীরতা, দ্রাঘিমাংশ ও অক্ষাংশ, দূরত্ব, ক্ষতির বিন্দুর আকার ইত্যাদি), প্রাসঙ্গিক কার্ভ এবং প্রতিবেদন তৈরি করা হয়। সফ্টওয়্যারটির নিম্নলিখিত কার্যাবলী রয়েছে:

১. এটি পাইপলাইন মিটার রিসিভারের সাথে সংযুক্ত হতে পারে, এবং পরিমাপ প্রক্রিয়ার সময় সংরক্ষিত কারেন্ট ডেটা, পাইপলাইন ভূগর্ভস্থ গভীরতা, দ্রাঘিমাংশ ও অক্ষাংশ, দূরত্ব এবং অন্যান্য ডেটা সফ্টওয়্যারে আমদানি করা যেতে পারে (অথবা সাইটে সংগৃহীত প্রাসঙ্গিক ডেটা ম্যানুয়ালি প্রবেশ করানো যেতে পারে)। একই সময়ে, সংযুক্ত অবস্থায়, যন্ত্রে সংরক্ষিত ডেটা মুছে ফেলা যেতে পারে।

২. ডেটা আমদানি করার পর, সফ্টওয়্যারটি আমদানি করা ডেটার উপর ভিত্তি করে কারেন্ট অ্যাটেন্যুয়েশন রেট Y মান, অ্যান্টি-ক্ষয়কারী স্তরের ক্ষতির বিন্দুর ঘনত্ব P মান এবং অ্যান্টি-ক্ষয়কারী স্তরের ইনসুলেশন রেজিস্ট্রিভিটি Rg মান গণনা করতে পারে।৩. আমদানি করা ডেটা এবং প্রাসঙ্গিক গণনার পরে ডেটা সম্পাদনা করা যেতে পারে।

৪. ডেটা ব্রাউজ করা যেতে পারে, এবং সংরক্ষিত ডেটা পরিসংখ্যানগত টেবিলের আকারে প্রদর্শন করা যেতে পারে। এটি এক্সেল বা ওয়ার্ড টেবিল ফরম্যাটে রপ্তানি করা যেতে পারে সহজে দেখার জন্য। গঠিত প্রতিবেদনটি ওয়ার্ড ডকুমেন্ট ফরম্যাট বা পিডিএফ ডকুমেন্ট ফরম্যাটে সংরক্ষণ করা উচিত।
