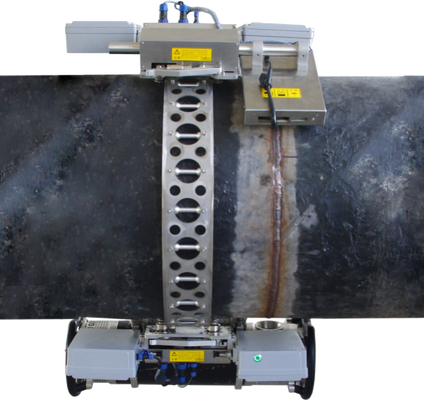

এইচডিআর-০১ ডিজিটাল ইমেজিং সিস্টেমে রিমোট পিসি, ডিআর ইমেজিং বোর্ড ট্রলি, বাহ্যিক রেডিওগ্রাফি মেশিন ট্রলি, অভ্যন্তরীণ শ্যুটিং পাইপলাইন ক্রলার এবং অন্যান্য সিস্টেম অন্তর্ভুক্ত রয়েছে

HDR-01 ডিজিটাল ইমেজিং সিস্টেমের মধ্যে রয়েছে রিমোট পিসি, ডিআর ইমেজিং বোর্ড ট্রলি, এক্সটার্নাল রেডিওগ্রাফিং মেশিন ট্রলি, অভ্যন্তরীণ শুটিং পাইপলাইন ক্রলার এবং অন্যান্য সিস্টেম

সিস্টেমটি বাস্তব সময়ে কম্পিউটারে পাইপলাইন ওয়েল্ডের পরিদর্শন ফলাফলগুলি দৃশ্যত উপস্থাপন করতে পারে এবং অপারেটরদের সাইটে পরিদর্শন ফলাফল বিচার করতে সহায়ক। একই সময়ে, অন-সাইট পরীক্ষার ফলাফলগুলি দূরবর্তীভাবে পুনরুদ্ধার করা যেতে পারে, রেকর্ডের জন্য সংরক্ষণ করা যেতে পারে বা ফলাফলগুলি সরাসরি বিশেষজ্ঞদের দ্বারা যাচাই করা যেতে পারে। সিস্টেমটি সরাসরি সাইটের অবস্থান এবং অবস্থানের তথ্য, সময়, কাজের সাইটের ওয়েল্ডিং পোর্ট নম্বর এবং চিত্রের কিছু সম্পর্কিত তথ্য প্রতারণার সন্দেহকে সম্পূর্ণরূপে এড়িয়ে, পরিবর্তন ছাড়াই মুদ্রণ করতে পারে।

সিস্টেমটি নিম্নলিখিত অংশগুলির সমন্বয়ে গঠিত: রিমোট পিসি, ডিআর ইমেজিং বোর্ড ট্রলি, বাহ্যিক রেডিওগ্রাফিং মেশিন ট্রলি, অভ্যন্তরীণ শুটিং পাইপলাইন ক্রলার এবং অন্যান্য সিস্টেম। ওয়্যারলেস লোকাল এরিয়া নেটওয়ার্কের মাধ্যমে, মানচিত্রের নিয়ন্ত্রণ এবং অধিগ্রহণ (ট্রান্সমিশন) এক সময়ে সম্পন্ন করা যেতে পারে। কর্মীরা পাইপলাইন ওয়েল্ডের পরিদর্শন সম্পূর্ণ করতে কম্পিউটারটিকে দূরবর্তীভাবে নিয়ন্ত্রণ করতে পারে এবং পুনরুদ্ধার এবং ফ্ল্যাট ফিল্মের জন্য আসল চিত্রটি সংরক্ষণ করতে পারে। সিস্টেমের চিত্রটি পরিষ্কার, এবং ডাবল-ওয়্যার মূল্যায়ন সম্পূর্ণরূপে পূরণ করে এবং জাতীয় মানগুলির প্রয়োজনীয়তা অতিক্রম করে।

 সরঞ্জামের রচনা

সিস্টেমটি দুটি অংশ নিয়ে গঠিত: ইন-পাইপ শুটিং সরঞ্জাম এবং বাইরের শুটিং সরঞ্জাম।

অভ্যন্তরীণ শুটিং সরঞ্জাম রচনা:

উচ্চ-ফ্রিকোয়েন্সি এক্স-রে পাইপলাইন ক্রলার, পাইপলাইন আউটার ওয়াল ক্রলার (ফ্ল্যাট প্যানেল ডিটেক্টর, কেন্দ্রীয় রাউটার, নিম্ন কম্পিউটার পিএলসি বহন করে), ডিআর ফ্ল্যাট প্যানেল ডিটেক্টর, পিসি ওয়ার্কস্টেশন (ডিজিটাল ইমেজ অধিগ্রহণ এবং প্রক্রিয়াকরণ সফ্টওয়্যার)।

আউটডোর শুটিং সরঞ্জাম রচনা:

পাইপলাইন আউটার ওয়াল ক্লাইম্বিং কার (ফ্ল্যাট প্যানেল ডিটেক্টর বহন করে, সেন্ট্রাল রাউটার, IP10 লোয়ার কম্পিউটার পিএলসি), ডিআর ফ্ল্যাট প্যানেল ডিটেক্টর, পাইপলাইন আউটার ওয়াল ক্লাইম্বিং কার (দিকনির্দেশক উচ্চ ফ্রিকোয়েন্সি এক্স-রে জেনারেটর, অক্সিলিয়ারি রাউটার, IP11 লোয়ার কম্পিউটার পিএলসি), পোর্টেবল হাই ফ্রিকোয়েন্সি কন্ট্রোল অ্যাডাপ্টার, ডাটা ক্যাবল, পাওয়ার কর্ড এবং PC ডিজিট ইমেজ, পাওয়ার কর্ড এবং কম্পিউটার। ওয়ার্কস্টেশন (ডিজিটাল ইমেজ অধিগ্রহণ এবং প্রক্রিয়াকরণ সফ্টওয়্যার)।

সরঞ্জাম কনফিগারেশন তালিকা:
