HCDX-IISC বর্তমান সামঞ্জস্যযোগ্য ডিম্যাগনেটাইজেশন প্রভাব বহনযোগ্য মাল্টিফাংশন ম্যাগনেটিক পার্টিকেল ফ্লো ডিটেক্টর

HCDX-IISC বর্তমান সামঞ্জস্যযোগ্য ডিম্যাগনেটাইজেশন প্রভাব বহনযোগ্য মাল্টিফাংশন ম্যাগনেটিক পার্টিকেল ফ্লও ডিটেক্টর

ভূমিকা:

HCDX-IISC কম্পোজিট ম্যাগনেটিক পাউডার ফ্লও ডিটেক্টর সিলিকন নিয়ন্ত্রিত কন্টাক্টলেস সুইচ ব্যবহার করে, যা কম শব্দ, শক্তিশালী চৌম্বকীয় শক্তি, দীর্ঘ পরিষেবা জীবন এবং সহজ অপারেশন সহ ক্ষেত্র এবং পরীক্ষাগার ব্যবহারের জন্য উপযুক্ত। যন্ত্রটি সম্মিলিত কনফিগারেশন গ্রহণ করে এবং ব্যবহারকারীরা তাদের প্রয়োজন অনুযায়ী অবাধে প্রোব নির্বাচন করতে পারেন। ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে টাইপ A, D, E, O প্রোব কনফিগার করা যেতে পারে।

HCDX-IISC সিরিজে ডিম্যাগনেটাইজেশন ফাংশন রয়েছে এবং কারেন্ট সামঞ্জস্যযোগ্য।

এই ম্যাগনেটিক পার্টিকেল ফ্লও ডিটেক্টর (ফেজ কন্ট্রোলড সার্কিট সহ) কন্ট্রোলার হিসাবে 8-বিট এমসিইউ গ্রহণ করে, এবং ম্যাগনেটাইজিং কারেন্টের অবিচ্ছিন্ন নিয়ন্ত্রণ AC জিরো ভোল্টেজ ক্রসিং সিগন্যাল এবং কারেন্ট রেগুলেশন সিগন্যালের সুনির্দিষ্ট সংগ্রহের মাধ্যমে উপলব্ধি করা যেতে পারে। এছাড়াও, এটি ডিম্যাগনেটাইজেশন ফাংশন দিয়ে সজ্জিত; ডিম্যাগনেটাইজেশন মোড নির্বাচন করার পরে এবং ট্রিগার বোতাম টিপে ডিম্যাগনেটাইজেশন ফাংশন চালু করা যেতে পারে। উপরন্তু, এমসিইউ-এর প্রোগ্রাম আজীবন বিনামূল্যে আপগ্রেড উপভোগ করতে পারে এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে টাইপ A, D, E, O প্রোব কনফিগার করা যেতে পারে।

প্রয়োগ:

প্রধানত ফেরোম্যাগনেটিক ওয়ার্কপিসের পৃষ্ঠ এবং কাছাকাছি পৃষ্ঠের ফাটল সনাক্ত করতে ব্যবহৃত হয়।

বয়লার চাপ পাত্র, ইস্পাত কাঠামো, ফোরজিংস, কাস্টিংস, ওয়েল্ডিং অংশ, মেশিনযুক্ত অংশ ইত্যাদি।

মডেল HCDX-IISC এর জন্য স্ট্যান্ডার্ড প্রোব পরিচিতি:

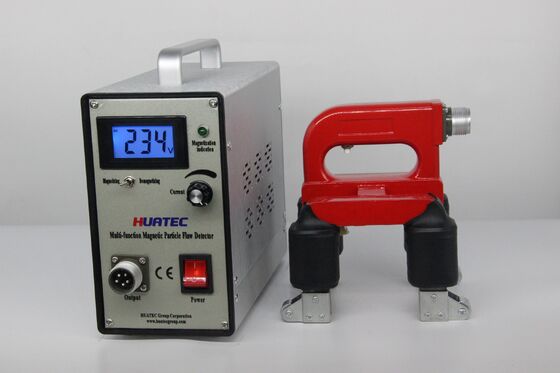

টাইপ D প্রোব (ইলেক্ট্রোম্যাগনেটিক ইয়োক প্রোব): চলনশীল জয়েন্ট দিয়ে সজ্জিত, এটি পৃষ্ঠের ওয়ার্কপিসকে চুম্বকিত এবং সনাক্ত করতে পারে।

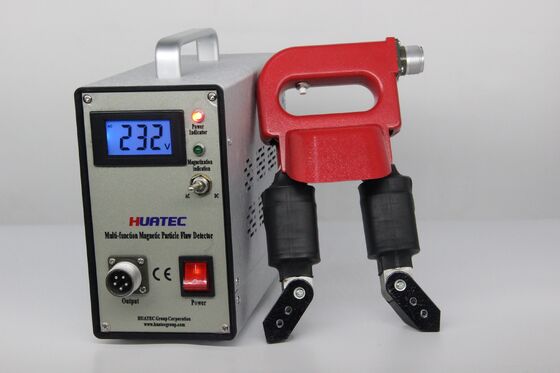

টাইপ A প্রোব (হর্সশু প্রোব): সব ধরণের ফিলেট ওয়েল্ড, বড় ওয়ার্কপিসের ভিতরের এবং বাইরের কোণগুলির স্থানীয় চুম্বকীকরণ পরিদর্শনের জন্য উপযুক্ত, কাজের আলো দিয়ে সজ্জিত।

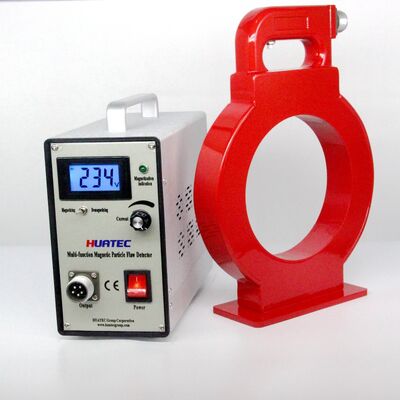

টাইপ O প্রোব (রিং টাইপ কয়েল): এটি ওয়ার্কপিসের পরিধীয় ফাটল সনাক্তকরণের জন্য উপযুক্ত এবং এটি ওয়ার্কপিসের ক্লান্তি দ্বারা সৃষ্ট ফাটলের প্রতি খুব সংবেদনশীল। উপরন্তু, এটি দূরবর্তী পদ্ধতির মাধ্যমে ওয়ার্কপিসকে ডিম্যাগনেটাইজ করতে পারে।

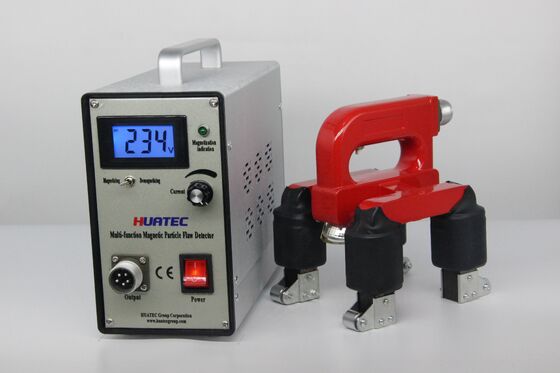

টাইপ E প্রোব (ঘূর্ণায়মান চৌম্বক ক্ষেত্র প্রোব): বিভিন্ন ধরণের সোজা ওয়েল্ড, পরিধীয় ওয়েল্ড, বাট ওয়েল্ড এবং বড় জ্যামিতিক আকারের সমতল এবং বাঁকা পৃষ্ঠের জন্য একটি সর্বাত্মক ফ্লও সনাক্তকরণ পরিচালনা করে। প্রোবটি রোলার দিয়ে সজ্জিত, যা অপারেশনকে সহজ করে এবং গতি বাড়ায়। প্রোবটি সহজে পর্যবেক্ষণের জন্য কাজের আলো দিয়ে সজ্জিত।

প্রযুক্তিগত পরামিতি:

পাওয়ার সাপ্লাই: AC 220V ± 10% 50HZ 5A

আউটপুট: AC 38V 10A

টাইপ A.D.E.O প্রোব ঐচ্ছিক এবং উপলব্ধ

পরিদর্শন গতি:≥6 মি/মিনিট

প্রোবের তাপমাত্রা বৃদ্ধি:≤60°C

ওয়ার্কিং বিট: দীর্ঘ সময় ধরে অবিচ্ছিন্ন অপারেশনের জন্য সুপারিশ করা হয়: ম্যাগনেটাইজিং সময়≤3 সেকেন্ড, গ্যাপ সময়≥5 সেকেন্ড

ওজন: প্রায় 6.5 কেজি (প্রধান ইউনিট)

কন্ট্রোলার আকার: 95x45x75 মিমি (L*W*H)

বহনকারী কেসের আকার: 170x140x70 মিমি (L*W*H)

 সমস্ত ঐচ্ছিক প্রোবের পরামিতি:

স্ট্যান্ডার্ড ডেলিভারি:

হোস্ট HCDX-IISC 1

টাইপ D ইয়োক প্রোব 1

টাইপ A প্রোব    1

টাইপ E প্রোব    1

টাইপ O প্রোব    1

পাওয়ার লাইন   1

প্রোব লাইন   1

স্ট্যান্ডার্ড স্পেসিমেন 1

অপারেশন ম্যানুয়াল  1

সার্টিফিকেট       1

ঐচ্ছিক আনুষাঙ্গিক:

টাইপ A প্রোব

O প্রোব

E প্রোব

D প্রোব

ডেড ওয়েট

টেস্ট স্পেসিমেন

UV লাইট
