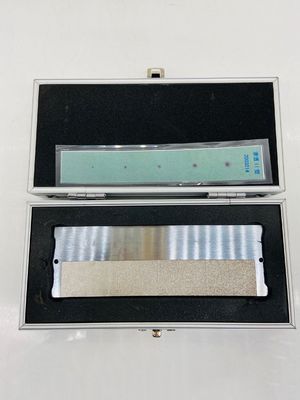

ISO 3452-3 টাইপ II পিটি রেফারেন্স টেস্ট ব্লক পেনিট্র্যান্ট টেস্টিং পারফরম্যান্স অ্যাসেসমেন্ট ব্লক

আইএসও ৩৪৫২-৩ টাইপ ২ পিটি রেফারেন্স টেস্ট ব্লক পেনেরেন্ট টেস্টিং পারফরম্যান্স অ্যাসেসমেন্ট ব্লক

আইএসও ৩৪৫২-৩ঃ ২০১৩ দুটি ধরণের রেফারেন্স ব্লকের বর্ণনা দেয় - টাইপ ২ রেফারেন্স ব্লকগুলি ডিপিআই সিস্টেমের পারফরম্যান্সের রুটিন মূল্যায়নের জন্য।

রেফারেন্স ব্লক টাইপ ২ স্টেইনলেস স্টীল থেকে তৈরি করা হয় যা নিকেল স্তর দিয়ে প্লাস্টিকযুক্ত এবং তারপর একটি শক্ত ক্রোমিয়াম খাদ।

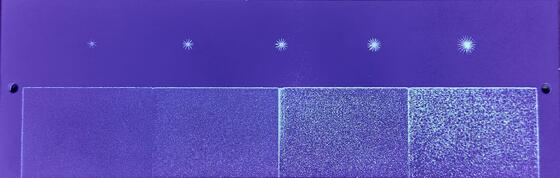

তারপরে এই স্তরে কৃত্রিমভাবে ৩.০ থেকে ৫.৫ মিমি ব্যাসার্ধের পাঁচটি তারার আকারের ত্রুটি তৈরি করা হয়েছে যার পাঁচটি ত্রুটি তাদের আকার অনুযায়ী অভিন্নভাবে স্থাপন করা হয়েছে।ধোয়ার যোগ্যতা* মূল্যায়নের জন্য রেফারেন্স ব্লক টাইপ ২-এ R = 2 এর রুক্ষতার সাথে চারটি সংলগ্ন প্যাচ অন্তর্ভুক্ত রয়েছে.5μm, 5μm, 10μm এবং 15μm. ক্ষুদ্রতম ত্রুটিটি ক্ষুদ্রতম রুক্ষতা প্রদর্শনকারী এলাকার পাশে অবস্থিত।

দ্রষ্টব্যঃ মিমিতে পাঁচটি ফাটল এলাকার ব্যাসার্ধ, ±10% সহনশীলতা

পাঁচ পয়েন্টের স্টেইনলেস স্টীল ক্রোমযুক্ত পরীক্ষামূলক টুকরাটি ছিদ্রযোগ্য ত্রুটি সনাক্তকরণ সিরিজের টাইপ II পরীক্ষামূলক টুকরা।এটি GB/T18851-2008 এবং EN ISO3452-3 মান অনুযায়ী উত্পাদিত হয়:2013. ডিসেম্বর 2002 সালে জাতীয় শিল্প মূল্যায়ন পাস। পরীক্ষা ব্লক GB / T18851-2008, EN ISO3452 এবং ASME মানের প্রয়োজনীয়তা পূরণ করে।কৃত্রিম ত্রুটির প্রকৃত পরিমাপ মান ISO 10474 বা EN 10204 টাইপ 3 এর উপর ভিত্তি করে.১ শংসাপত্র।

ব্যাসার্ধের পরিমাপের জন্য একটি ফ্লুরোসেন্ট অনুপ্রবেশকারী স্তর 2, জল এবং শুকনো বিকাশকারী ব্যবহার করা হয়েছিল; রঙের বিপরীতে অনুপ্রবেশকারী স্তর 2 ব্যবহার করা হয়েছিল (প্রকৃত অবস্থার সাথে আপডেট, উপাদান গ্রেড ব্যবহার করা হয়েছিল)
