কার্বন স্টীল স্টেইনলেস স্টীল পাইপলাইন ক্ষয় সনাক্তকরণের জন্য HEF-17B পোর্টেবল পলসেড এডডি বর্তমান পরিদর্শন সরঞ্জাম IP64

কার্বন স্টীল স্টেইনলেস স্টীল পাইপলাইন ক্ষয় সনাক্তকরণের জন্য HEF-17B পোর্টেবল পলসেড এডডি বর্তমান পরিদর্শন সরঞ্জাম IP64

1       সংক্ষিপ্ত ভূমিকা

সরঞ্জামটি ব্যবহারের সময় ধাতব পাইপের প্রাচীরের বেধ পরিদর্শন করতে ব্যবহার করা যেতে পারে।, পরিবর্তে প্রথাগত sinusoidal বর্তমান উদ্দীপনা পালস বর্তমান, পালস চৌম্বকীয় ক্ষেত্রের বাইরে কন্ডাক্টর, পালসড eddy বর্তমান সেন্সর মধ্যে কন্ডাক্টর,পলসড এড্ডি বর্তমানের ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের ক্ষয় প্রক্রিয়া পরিমাপ করে, পাইপ প্রাচীর বেধ ক্ষয় মাত্রা মূল্যায়ন করতে.পলিশ ছাড়া, সংযোগ ছাড়া, সরঞ্জাম ক্রমাগত সার্ভিস স্ক্যান, উল্লেখযোগ্যভাবে সনাক্তকরণ দক্ষতা উন্নত করতে পারেন।

ঐতিহ্যবাহী pulsed eddy current পরীক্ষার প্রযুক্তির সাথে তুলনা করে,সুনির্দিষ্ট স্ক্যানিং বৈশিষ্ট্যঃপরিবেশগত কারণগুলির কম হস্তক্ষেপ, উচ্চ সনাক্তকরণ দক্ষতা, উচ্চতর রেজোলিউশন (ছোট ক্ষয় সনাক্ত করতে পারে, মিস সনাক্তকরণের হার অত্যন্ত কম),উচ্চ ঝুঁকিপূর্ণ অংশগুলির ক্ষয় সনাক্তকরণের জন্য উপযুক্ত, লেপ স্তর ছাড়াই (অথবা অপসারণের পরে) বা পাতলা লেপ স্তর (কম)300মিমি অ্যান্টি-কোরোসিভ লেয়ার ইত্যাদি),উদাহরণস্বরূপঃ উৎপাদন কারখানার প্রক্রিয়া পাইপলাইন, জল প্রাচীর, চুল্লি টিউব, ছোট জয়েন্ট পাইপ, কনুই, টি ইত্যাদি।

2      মডেল এবং কনফিগারেশন

৩ কার্যকরী বৈশিষ্ট্য

আমি  ★সেখানে শর্টকাট কী এবং এলসিডি স্ক্রিন আছে যা রিয়েল টাইমে কাজের অবস্থা এবং সনাক্তকরণ তথ্য প্রদর্শন করতে পারে।এবং কাজ দক্ষতা ব্যাপকভাবে সনাক্তকরণ প্রক্রিয়ার সময় হোস্ট ঘন ঘন অপারেশন ছাড়া উন্নত হয়.

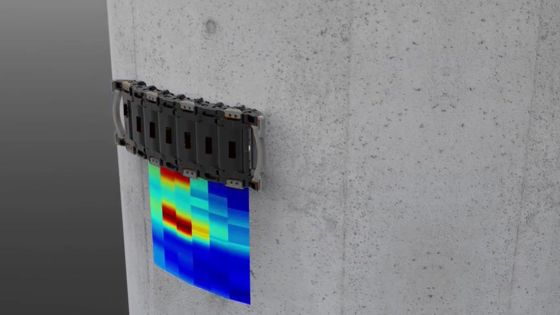

আমি  ★জোনটি ইলেকট্রনিক ফোকাসিং প্রযুক্তি গ্রহণ করে, যার উচ্চতর স্থানিক রেজোলিউশন, বৃহত্তর স্বীকৃতি এবং স্থানীয় ক্ষয় ত্রুটির জন্য শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা রয়েছে।

আমি  ত্রুটির আকারের প্রতি সংবেদনশীল নয়cts, এটি ডিটেক্ট করতে পারেদেয়ালের বেধ ক্ষয় বা অন্যান্য বেধ হ্রাস ত্রুটি ধাতু উপাদান "কভার স্তর (ইনসুলেশন স্তর, শীতল স্তর, প্রতিরক্ষামূলক স্তর, ইত্যাদি) সঙ্গে"

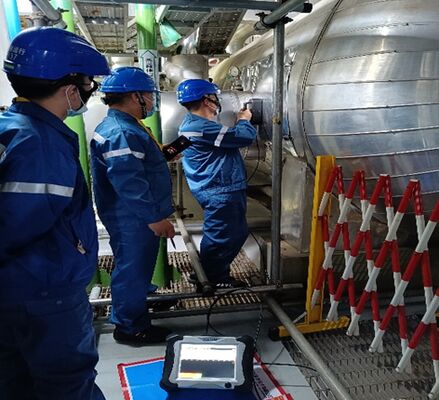

আমি  সরঞ্জামটি চলার সময় পরিদর্শন করা যেতে পারে (উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, সরঞ্জামের উপাদান ইত্যাদি) ।

আমি  সনাক্ত করা উপাদানঃ কার্বন ইস্পাত, নিম্ন খাদ ইস্পাতের মতো অবশিষ্ট প্রাচীরের বেধের ফেরোম্যাগনেটিক ধাতব উপাদান সনাক্ত করা।

আমি  ★এটি স্টেইনলেস স্টীল, অ্যালুমিনিয়াম খাদ এবং অন্যান্য অ-ফেরোম্যাগনেটিক ধাতব উপকরণগুলির অবশিষ্ট প্রাচীরের বেধও সনাক্ত করতে পারে।

আমি  টিউব প্লেটের আকৃতিঃ প্লেট, স্ট্রাইগএইচটি পাইপ, আঙ্গুল, ট্যাংক.

আমি  আচ্ছাদন স্তর উপাদানঃ অ-পরিবাহী, অ-চৌম্বকীয় উপকরণ (অ্যাসবেস্টস, ফোম ইত্যাদি), ধাতব জাল, লোহা শীট, অ্যালুমিনিয়াম শীট এবং অন্যান্য ধাতব সুরক্ষা স্তর।

আমি  এসি/ডিসি হাইব্রিড পাওয়ার সাপ্লাই, অন্তর্নির্মিত রিচার্জেবল লিথিয়াম ব্যাটারি, ৪ ঘণ্টার বেশি সময় ধরে অবিচ্ছিন্নভাবে কাজ করে।

আমি  সম্পূর্ণভাবে সিল করা IP64 অ্যান্টি-ডাস্ট এবং অ্যান্টি-স্প্ল্যাশ ডিজাইন, সিলিকন গ্লাভ অ্যান্টি-ড্রপ এবং অ্যান্টি-ভিব্রেশন ডিজাইন, কঠোর কাজের অবস্থার জন্য আরও উপযুক্ত।

4 প্রযুক্তিগত পরামিতি

আমি  সর্বোচ্চ উত্তোলনের উচ্চতাঃ 300 মিমি

আমি  সর্বাধিক সনাক্তকরণ প্রাচীর বেধঃ ২🙏৪৫ মিমি

আমি  পাইপের ব্যাসার্ধ:≥২০ মিমি

আমি  ধাতব প্রতিরক্ষামূলক স্তরের বেধঃ≤১ মিমি

আমি  ★পুনরাবৃত্তি সনাক্তকরণের নির্ভুলতাঃ ২%

আমি  ★ক্ষয় ত্রুটি সনাক্তকরণ সংবেদনশীলতাঃ 5% (ভলিউম অনুপাত)

আমি  পরিমাপের গতিঃ ১৫-০.৫ বার/সেকেন্ড (মাপা দেয়ালের বেধ বাড়ার সাথে সাথে হ্রাস পায়)

আমি  প্রোব ক্যাবলের দৈর্ঘ্য:৩ মি, ১০ মি (অপশনাল)

আমি  ★অন্তর্নির্মিত রিচার্জেবল লিথিয়াম ব্যাটারি, অবিচ্ছিন্নভাবে কাজ করে≥চার ঘণ্টা।

আমি  ★আকার এবং ওজনঃ হোস্টঃ L290×W220×H95mm≤3.8kg, টাইপ P1/ছোট প্রোবঃ L106×W61×H52mm 0.5kg, টাইপ P2/মাঝারি প্রোবঃL148×ডব্লিউ৭৩×H192 মিমি ১ কেজি,P3/বড় প্রোবঃL196×W100×H62.5mm 1.5kg

আমি  পরীক্ষার মাধ্যমের তাপমাত্রাঃ -২০০🙏800°C

আমি  প্রোব যোগাযোগ তাপমাত্রা:-50🙏+২০০°সি

আমি  হোস্ট অপারেটিং তাপমাত্রাঃ -10°C🙏+৫০°C

আমি  আর্দ্রতা:≤৮৫% আর.এইচ.

আমি  অ্যাডাপ্টারের পাওয়ার সাপ্লাইঃ একক ফেজAC100~240V/1.7A,50/60Hz,আউটপুট DC20V/5A

আমি  শক্তি অপচয়ঃ≤38ভিএ

5    প্যাকিং তালিকা

আমি  প্রধান ইউনিট(ডেটা ক্যাবল, চার্জার, জোন ক্যাবল 3 মি সহ)                   ১ সেট

আমি  কার্বন স্টীল খালি টিউব উচ্চ রেজোলিউশন জোন (সি.এস.হ্যান্ডেল সহ)  ১ টুকরা

আমি  কার্বন ইস্পাত জোন (সি.এস.: ছোট, মাঝারি,বড়)                            ১ গ্রুপ

আমি  অপারেটিং ম্যানুয়াল                                                                                ১টি বই

আমি  HUATEC ক্যালিব্রেশন সার্টিফিকেট                                                        ১ কপি

আমি  যন্ত্রের ক্যাসই/ব্যাগ                                                                             1টুকরা
