পাই গজ চৌম্বক ক্ষেত্র সূচক দ্রুত পৃষ্ঠের চৌম্বকীয় প্রবাহের দিক যাচাই

পাই গেজ ম্যাগনেটিক ফিল্ড ইন্ডিকেটর

ওভারভিউ

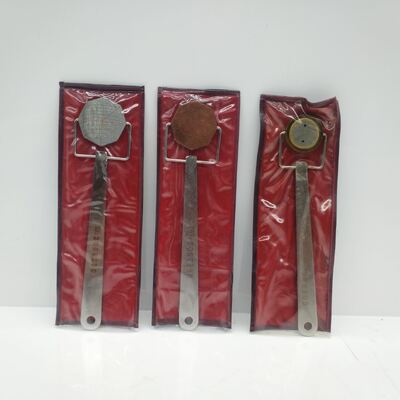

পাই গেজ হল একটি পৃষ্ঠের উপর চৌম্বকীয় ফ্লাক্সের দিক দ্রুত যাচাই করার একটি সরঞ্জাম। এটি আটটি ফেরাস সেগমেন্ট থেকে তৈরি, যা একটি একক টুকরোতে ব্রেজ করা হয়েছে, যা নন-ফেরাস ডিসকন্টিনিউইটির একটি তারকা প্যাটার্ন সরবরাহ করে। আটটি রৈখিক ডিসকন্টিনিউইটি সমস্ত দিকে ইঙ্গিত প্রদান করে। সাধারণত ইয়োক পরিদর্শনের জন্য শুকনো পাউডারগুলির সাথে ব্যবহৃত হয়, পাই গেজ যেকোনো কোণে ধরা যেতে পারে এবং চৌম্বকীয় ফ্লাক্সের দিকের লম্বভাবে ইঙ্গিত তৈরি করবে। পিভট সহ নন-ফেরাস হ্যান্ডেল।

ASME BPVC Section V Article 7, ASTM A275, ASTM E709, ASTM E1444 এবং ASTM E3024 প্রয়োজনীয়তা পূরণ করে।

নির্দেশাবলী

পরীক্ষার পৃষ্ঠের উপর পাই গেজ যতটা সম্ভব সমতলভাবে রাখুন, দৃশ্যমান পাই বিভাগগুলি নিচের দিকে মুখ করে থাকবে। পৃষ্ঠটিকে চুম্বকিত করুন এবং চৌম্বকীয় কণা প্রয়োগ করুন। চৌম্বকীয় ফ্লাক্সের দিকের সাথে ছেদকারী রেখা বরাবর ইঙ্গিত তৈরি হবে। চৌম্বকীয় ফ্লাক্সের লম্বভাবে ইঙ্গিতগুলি কোণে থাকা ইঙ্গিতগুলির চেয়ে শক্তিশালী এবং আরও সুনির্দিষ্ট হবে। চৌম্বকীয় ফ্লাক্সের সমান্তরালভাবে (এক লাইনে) কোনও ইঙ্গিত তৈরি হবে না। দ্রষ্টব্য: পাই গেজ চৌম্বকীয় ক্ষেত্রের শক্তি নির্দেশ করে না।
