এইচএমটিডি ইন্ডাস্ট্রিয়াল মোবাইল ম্যাগনেটিক ফ্লাক্স লিকেজ টেস্টিং মেশিন ফুল রেঞ্জ ড্রিল পাইপ ইন্সপেকশন ইকুইপমেন্ট হাই প্রিসিশন অয়েলফিল্ড পাইপলাইন এনডিটি ডিটেক্টর

১  সাধারণ পরিচিতি

ড্রিল পাইপ ব্যবহারের আগে পরীক্ষা না করা হলে, ক্ষতির মাত্রা বোঝা যায় না এবং গুণমান নিশ্চিত করা যায় না। এটি ড্রিলিং প্রক্রিয়ার সময় ছিদ্র, ফাটল এবং অন্যান্য দুর্ঘটনার কারণ হতে পারে, যা ড্রিলিং উৎপাদনে বিশাল অর্থনৈতিক ক্ষতির কারণ হবে। ড্রিল পাইপ নন-ডেস্ট্রাকটিভ টেস্টিং প্রযুক্তি ড্রিল পাইপের ত্রুটি সনাক্ত করার একটি ব্যবহারিক এবং কার্যকর পদ্ধতি। এটি ড্রিল পাইপের ক্ষয়জনিত ত্রুটিগুলি সময়মতো সনাক্ত এবং নিয়ন্ত্রণ করতে পারে। আমার দেশের তেলক্ষেত্রে ব্যবহৃত ডাউনহোল ড্রিল পাইপের নন-ডেস্ট্রাকটিভ টেস্টিং জোরদার করা, যা ডাউনহোল ড্রিল পাইপের ব্যবহারের নির্ভরযোগ্যতা উন্নত করতে পারে এবং ড্রিলিং ইঞ্জিনিয়ারিং খরচ কমাতে পারে, অর্থনৈতিক দক্ষতা উন্নত করার এবং আমার দেশের পেট্রোলিয়াম কৌশলের উন্নয়নের প্রচারের একটি গুরুত্বপূর্ণ উপায়।

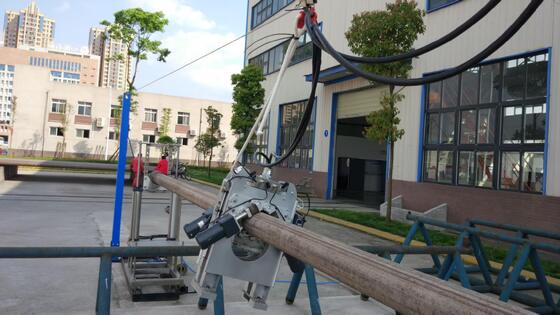

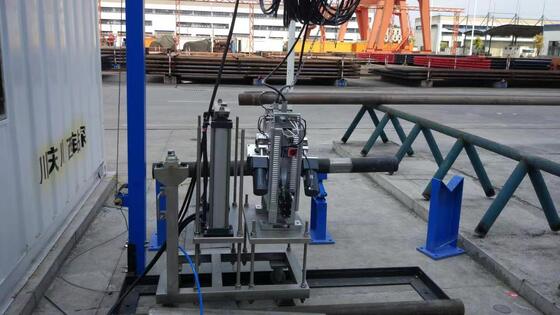

 একটি মোবাইল ফিল্ড ড্রিল পাইপ মাইক্রো-ব্লাইন্ড এরিয়া ডিটেকশন সিস্টেম বিভিন্ন স্পেসিফিকেশনের ড্রিল পাইপের মাইক্রো-ব্লাইন্ড এরিয়া সনাক্ত করতে ব্যবহৃত হয়, ড্রিল পাইপের গুণমান এবং নিরাপত্তা নিরীক্ষণ করার জন্য। সিস্টেমটি একটি প্রোব ইন্সট্রুমেন্ট, একটি প্রোব ড্রাইভ ডিভাইস, একটি ড্রিল পাইপ লিফটিং ট্রলি, একটি পাওয়ার সাপ্লাই বক্স, একটি কম্পিউটার এবং একটি ক্যাপচার কার্ড নিয়ে গঠিত। অন-সাইট ড্রিল পাইপ ইন্সপেকশন প্রক্রিয়াটি নিম্নরূপ: ড্রিল পাইপ ইন্সপেকশন এলাকায় প্রবেশ করার পর, ওয়াকিং লিফট কার্ট প্রোব ইন্সট্রুমেন্টটি ড্রিল পাইপ ইন্সপেকশন রড বডিতে রাখে, ড্রিল রডটি উত্তোলন করে, এবং প্রোব ইন্সট্রুমেন্টটি প্রোব ড্রাইভিং ডিভাইসের ড্রাইভের অধীনে স্বয়ংক্রিয়ভাবে ড্রিল রড বরাবর স্ক্যান করে ত্রুটি সনাক্তকরণের জন্য। ড্রিল পাইপ ত্রুটি সনাক্তকরণের অবস্থা সিগন্যাল লাইনের মাধ্যমে কম্পিউটারে প্রেরণ করা হয় এবং বিশ্লেষণ ও প্রক্রিয়াকরণ সফ্টওয়্যার দ্বারা বিশ্লেষণ করা হয় একটি টেস্ট রিপোর্ট তৈরি করার জন্য। ত্রুটি সনাক্তকরণ সম্পন্ন হওয়ার পর, ট্রলিটি নিচে নামে, ড্রিল পাইপটি নামানো হয়, এবং ট্রলিটি পিছনে সরে যায় যাতে প্রোবটি ড্রিল পাইপ থেকে দূরে সরে যেতে পারে। সনাক্তকৃত এলাকা। এর বৈশিষ্ট্যগুলি হল কমপ্যাক্ট গঠন, ছোট আকার, হালকা ওজন, সহজে সরানো এবং একত্রিত করা যায়, সনাক্তকরণের জন্য ছোট স্থান, কারখানার ভিতরে এবং বাইরে উভয়ই ব্যবহার করা যেতে পারে, সহজ এবং প্রমিত সনাক্তকরণ প্রক্রিয়া, দ্রুত সনাক্তকরণ গতি, এবং ছোট সনাক্তকরণ ব্লাইন্ড এরিয়া। এটি কেবল বড় আকারের স্থির টেস্টিং সরঞ্জামের গতি এবং দক্ষতার অধিকারী নয়, বরং আল্ট্রাসাউন্ডের মতো ছোট আকারের টেস্টিং সরঞ্জামের গতিশীলতা এবং নমনীয়তাও রয়েছে। এটি বর্তমান ড্রিল পাইপ সনাক্তকরণ সরঞ্জামের বড় সনাক্তকরণ ব্লাইন্ড এরিয়া, বড় সরঞ্জামের ভলিউম, উচ্চ মূল্য, কঠিন রক্ষণাবেক্ষণ, সরানো এবং একত্রিত করা কঠিন, ব্যবহারের সময় বড় স্থান এবং বিশেষ কর্মশালার প্রয়োজন, বড় সনাক্তকরণ ব্লাইন্ড এরিয়া এবং ভারী শ্রমের তীব্রতার সমস্যাগুলি সমাধান করে। দেশে শূন্যস্থান পূরণের সমস্যা।

২.সিস্টেমের গঠন

ত্রুটি সনাক্তকরণ সিস্টেমটি প্রধানত তিনটি অংশ নিয়ে গঠিত: একটি মোবাইল সনাক্তকরণ প্রোব, একটি মোবাইল কনসোল এবং একটি কম্পিউটার সিগন্যাল প্রসেসিং সিস্টেম।

৩. সিস্টেম সনাক্তকরণের নীতি

ম্যাগনেটিক ফ্লাক্স লিকেজ সনাক্তকরণ পদ্ধতি বর্তমানে টিউবুলার ফেরোম্যাগনেটিক উপকরণগুলির জন্য সবচেয়ে নির্ভরযোগ্য সনাক্তকরণ পদ্ধতি হিসাবে স্বীকৃত। এর প্রধান বৈশিষ্ট্যগুলি হল দ্রুত সনাক্তকরণ গতি, ভাল সনাক্তকরণ প্রভাব, সহজ অপারেশন, শক্তিশালী অ্যান্টি-ইন্টারফারেন্স, এবং দূষণ ক্ষমতা, এবং এটি বিভিন্ন ম্যাগনেটিক কন্ডাক্টিভ উপাদানের ত্রুটি সনাক্তকরণে ব্যাপকভাবে ব্যবহৃত হয়েছে।

সিস্টেমটি ড্রিল পাইপের ত্রুটিগুলি (ফাটল, ছিদ্র, পরিধান ইত্যাদি) সনাক্ত করতে ম্যাগনেটিক ফ্লাক্স লিকেজ সনাক্তকরণ (এমএফএল) নীতির ব্যবহার করে। এমএফএল পদ্ধতির সনাক্তকরণের মূল নীতিটি ফেরোম্যাগনেটিক উপকরণগুলির উচ্চ প্রবেশযোগ্যতার উপর ভিত্তি করে। সনাক্তকরণের নীতিটি নীচের চিত্র (১) এ দেখানো হয়েছে। ক্ষয় বা বাহ্যিক শক্তির কারণে ত্রুটির কারণে ড্রিল পাইপের প্রবেশযোগ্যতা ড্রিল পাইপের চেয়ে অনেক কম। এটি একটি বাহ্যিক চৌম্বক ক্ষেত্রের ক্রিয়ায় চুম্বকিত হয়। যখন ড্রিল পাইপে কোনও ত্রুটি থাকে না, তখন বেশিরভাগ চৌম্বক ফ্লাক্স (চৌম্বক ক্ষেত্র রেখা হিসাবে বিমূর্ত) ড্রিল পাইপের মধ্য দিয়ে যায়, এই সময়ে, চৌম্বক ফ্লাক্স (চৌম্বক ক্ষেত্র রেখা হিসাবে বিমূর্ত) সমানভাবে বিতরণ করা হয়। যখন ড্রিল পাইপে কোনও ত্রুটি থাকে, তখন চৌম্বক ফ্লাক্স (চৌম্বক ক্ষেত্র রেখা) বাঁকানো হয় এবং চৌম্বক ফ্লাক্সের একটি অংশ (চৌম্বক ক্ষেত্র) ড্রিল পাইপের পৃষ্ঠ থেকে বেরিয়ে যায়। চৌম্বক সংবেদনশীল উপাদানগুলি সনাক্ত করতে ব্যবহৃত হয়। এই চৌম্বক ক্ষেত্রগুলির বিকৃতি পাইপ রডের মতো চৌম্বক পরিবাহী উপাদানগুলিতে ত্রুটিগুলির তথ্য পেতে পারে।
