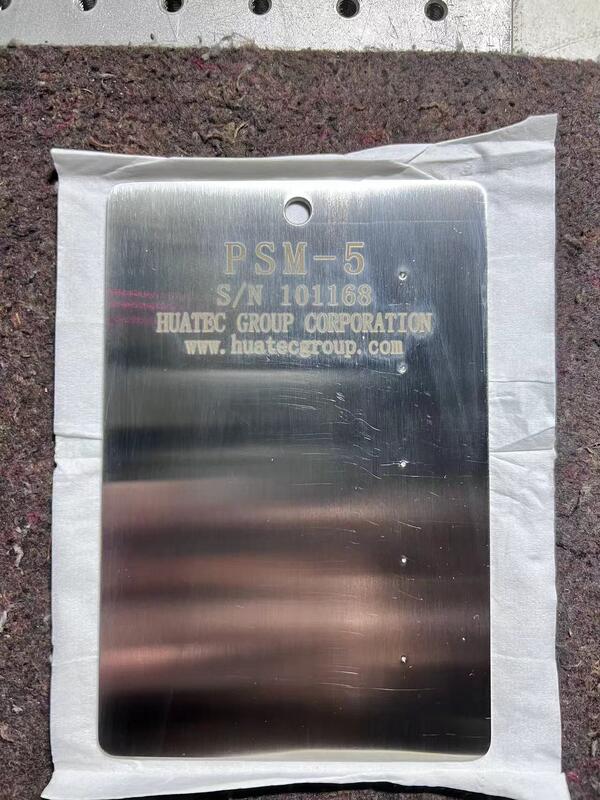

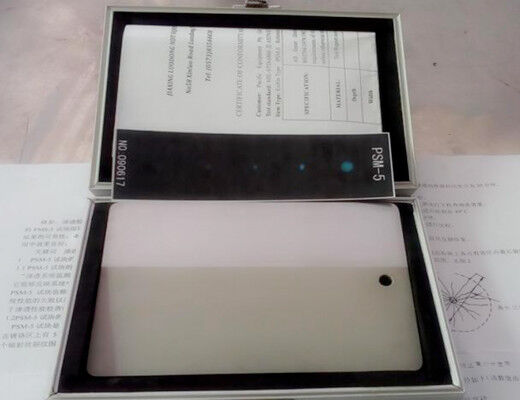

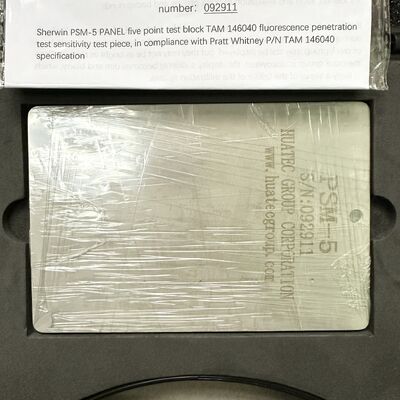

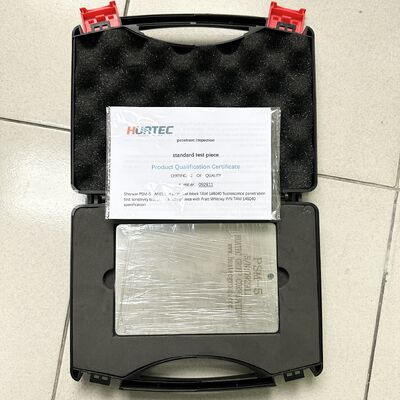

PSM-5 পেনিট্রেট ব্লক পেনিট্রেন্ট সিস্টেম মনিটর প্যানেল

পিএসএম-৫ পেনট্রেট ব্লক পেনট্রেন্ট সিস্টেম মনিটর প্যানেল

পেনট্র্যান্ট সিস্টেম মনিটর প্যানেল,একটি স্টেইনলেস স্টিল প্যানেল, 0.090" পুরু এবং 4 x 6 ইঞ্চি পরিমাপ। একটি ক্রোমযুক্ত স্ট্রিপ প্যানেলের এক পাশের দৈর্ঘ্য জুড়ে চলে।পাঁচটি ফাটল কেন্দ্রে সমানভাবে পরিমাণ ক্রমে ক্রোম লেপ মধ্যে স্থানান্তরিত হয়; সবচেয়ে বড়টি কম সংবেদনশীলতার অনুপ্রবেশকারীদের সাথে সহজে দৃশ্যমান, যখন সবচেয়ে ছোটটি উচ্চ সংবেদনশীলতার উপকরণগুলির সাথেও পর্যবেক্ষণ করা কঠিন।ক্রোমযুক্ত বিভাগের সাথে সংলগ্ন একটি "মাঝারি রুক্ষতা" এর একটি গ্রাইট ব্লাস্ট এলাকাপেনেরেন্ট ওয়াশের বৈশিষ্ট্যগুলি বিচার করার জন্য।

 PSM-5 প্যানেল দুটি সংস্করণে পাওয়া যায়। উভয় সংস্করণ স্পেসিফিকেশন অনুযায়ী নির্মিত হয়ঃ o গ্রিট ব্লাস্টড টাইপ - একটি ক্রোম স্ট্রিপ রয়েছে যা পৃষ্ঠকে ম্লান করার জন্য হালকাভাবে গ্রিট ব্লাস্ট করা হয়েছে।o মসৃণ প্রকার - দ্বিতীয় সংস্করণের ক্রোমযুক্ত স্ট্রিপটি গ্রিন্ট ব্লাস্ট করা হয় না.

 পিএসএম- ৫ প্যানেল প্রক্রিয়াকরণ দৈনিক সিস্টেম চেক করার জন্য মিল- এসটিডি- ৬৮৬৬ এবং এএসটিএম ই- ১৪১৭ প্রয়োজনীয়তা পূরণ করে।

কনফরম্যান্স সার্টিফিকেট এবং ক্যালিব্রেশন

পরীক্ষার মানঃ MIL-STD-6866,ASME E1417P & WA TAM146040

আইটেম প্রকারঃ আইশিন টাইপ পিএসএম-৫রেফারেন্স  পরীক্ষা  ব্লক     সিরিয়াল নম্বরঃ ৩০৭১৪২
