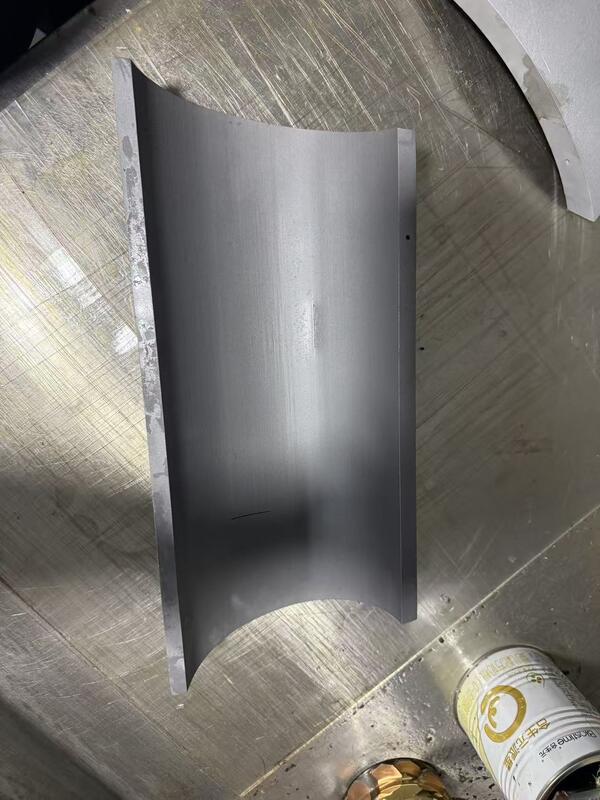

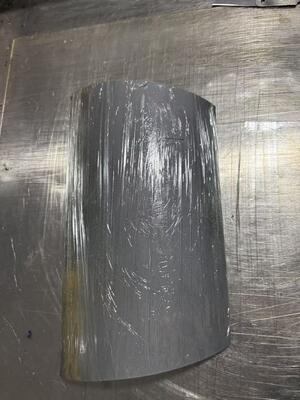

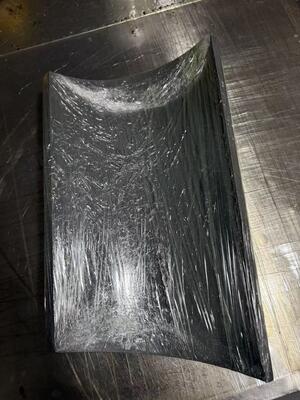

এই পাইপ ক্যালিব্রেশন ব্লকগুলি বিশেষভাবে ফেজযুক্ত অ্যারে ইউটি (পিএউটি) সহজ করার জন্য ডিজাইন করা হয়েছে। ব্লক ডিজাইনে মূল এএসএমই ডিজাইনের বিভিন্ন পরিবর্তন অন্তর্ভুক্ত রয়েছে,অতিরিক্ত অক্ষীয় এবং আর্ক দৈর্ঘ্য সহ, একটি পুনরায় সাজানো খাঁজ বিন্যাস, এবং 5 এনপিএসের বেশি ব্লকগুলির জন্য এক প্রান্তে 10 ডিগ্রি কোণ কাটা।এই পরিবর্তনগুলি ধাপযুক্ত অ্যারে ইউটি সরঞ্জামগুলির সাথে ডিএসি / টিসিজি ক্যালিব্রেশন সম্পাদন করার সময় পিছনের প্রাচীর থেকে অবাঞ্ছিত শব্দকে হ্রাস করতে সহায়তা করে.

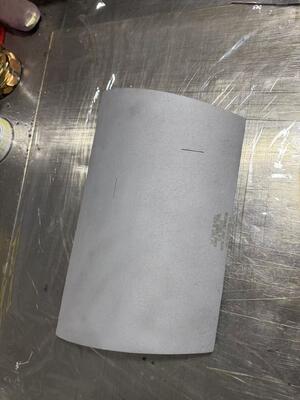

একটি ক্যালিব্রেশন ব্লক হ'ল পরীক্ষিত উপাদানটির মতো একই নামমাত্র আকার, স্কিম, তাপ চিকিত্সা এবং উপাদান স্পেসিফিকেশনযুক্ত পাইপের একটি বিভাগ।HUATEC এই মানগুলির যন্ত্রপাতি জন্য কাঁচামাল একটি বড় তালিকা বজায় রাখে, এবং তারা গ্রাহকের সরবরাহিত উপাদান থেকে তৈরি করা যেতে পারে।Our Phased Array Pipe Calibration Blocks contain (4) EDM notches (axial and circumferential on both OD and ID) at a depth of 8-11% of nominal wall thickness x 1/4 max wide (most notches are approximately (0.030-0.040) প্রশস্ত x 1.000 মিনিট দীর্ঘ। 5 এনপিএস এবং ছোট ব্লকগুলি 360 ডিগ্রিতে রেখে দেওয়া হয়, যখন 5 এর বেশি ব্লকগুলি 180/120/90/60 ডিগ্রি আর্ক বিভাগে (নামমাত্র পাইপের আকারের উপর নির্ভর করে) ফ্রিজ করা হয়।সমস্ত ব্লক অক্ষীয় দৈর্ঘ্য সর্বনিম্ন 12 হয়, অথবা 10T, যেটি বেশি, ASME বিভাগ V অনুচ্ছেদ 4 চিত্র T-434 অনুযায়ী তৈরি।3, পিএইচ টুল পরিবর্তন করে PAUT এর জন্য।
