FJ-500 অনলাইন কন্টিনিউয়াস রেডিয়েশন মনিটরিং সিস্টেম এক্স গামা আলফা বিটা রে ডিটেক্টর ০.০১ মাইক্রোএসভি/ঘন্টা-১ এসভি/ঘন্টা রিয়েল-টাইম রেডিয়েশন ডোজ রেট মনিটর

এফজে-৫০০ অনলাইন অবিচ্ছিন্ন বিকিরণ পর্যবেক্ষণ ব্যবস্থা এক্স ও গামা আলফা বিটা রশ্মি ডিটেক্টর ০.০১ মাইক্রোএসভি/ঘন্টা-১এসভি/ঘন্টা রিয়েল-টাইম বিকিরণ ডোজ রেট মনিটর

এফজে-৫০০ অনলাইন অবিচ্ছিন্ন বিকিরণ পর্যবেক্ষণ ব্যবস্থা একটি যন্ত্র যা পারমাণবিক বিদ্যুৎ কেন্দ্রের নিয়ন্ত্রণ অঞ্চলের মধ্যে অবস্থিত তেজস্ক্রিয় এলাকা, যেমন পথচারী পথ, অপারেশন এলাকা এবং কিছু সরঞ্জাম কক্ষের আঞ্চলিক গামা ডোজ রেট অবিচ্ছিন্নভাবে পর্যবেক্ষণ করার জন্য ব্যবহৃত হয়।

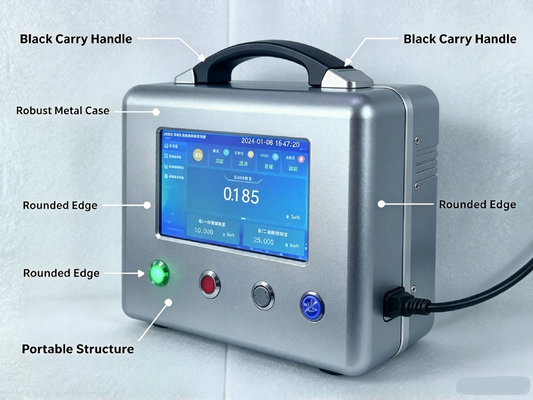

এফজে-৫০০ অনলাইন অবিচ্ছিন্ন বিকিরণ পর্যবেক্ষণ ব্যবস্থা হোস্ট এবং প্রোবের সমন্বিত কাঠামো নকশা গ্রহণ করে, যেখানে উচ্চ এবং নিম্ন পরিসরের জিএম কাউন্টার এবং একটি শ্রবণ ও চাক্ষুষ অ্যালার্ম মডিউল বিল্ট-ইন রয়েছে। এটি পরিবেশে আঞ্চলিক ডোজ রেট পর্যবেক্ষণের জন্য ব্যবহার করা যেতে পারে। একই সময়ে, এটি RS485 ইন্টারফেসের মাধ্যমে একাধিক স্থির গামা প্রোবের সাথে বাহ্যিকভাবে সংযুক্ত হতে পারে যাতে বিভিন্ন এলাকায় একই সাথে পর্যবেক্ষণ এবং পরিমাপের প্রয়োজনীয়তা পূরণ করা যায়; এবং এটি শিল্প নিয়ন্ত্রণ প্রান্তে ডেটার সিঙ্ক্রোনাস রিয়েল-টাইম ডিসপ্লে এবং নিয়ন্ত্রণ অর্জনের জন্য আপার কম্পিউটারের সাথে সংযুক্ত হতে পারে। যন্ত্রটি JJG 393-2018 "পোর্টেবল এক্স, গামা রেডিয়েশন সার্উন্ডিং ডোজ ইকুইভ্যালেন্ট (রেট) মিটার এবং মনিটরিং ইন্সট্রুমেন্ট" মান মেনে চলে।

সিস্টেমটি দুটি স্তরের অ্যালার্ম থ্রেশহোল্ড সেট করতে পারে। যখন পরিমাপ করা এলাকার গামা ডোজ রেট সেট অ্যালার্ম থ্রেশহোল্ড অতিক্রম করে, তখন হোস্ট একই সাথে একটি শ্রবণ ও চাক্ষুষ অ্যালার্ম সংকেত জারি করবে (অ্যালার্ম শব্দ অপারেশন দ্বারা চালু বা বন্ধ করা যেতে পারে) যাতে অন-সাইট কর্মীদের সতর্ক করা যায়।

দুটি RS485 ইন্টারফেস রয়েছে, একটি একাধিক প্রোব বাহ্যিকভাবে সংযোগ করার জন্য এবং অন্যটি কম্পিউটারের সাথে সংযোগ করার জন্য

প্রোবগুলির জন্য ডিসি ২৪ভি কাজের ভোল্টেজ সরবরাহ করে

 পূর্বনির্ধারিত অ্যালার্ম মান অতিক্রম করলে বা পরিমাপ পরিসীমার বাইরে গেলে, অ্যালার্ম আলো শব্দ এবং আলো অ্যালার্ম নির্গত করে

 ইন্টারলক ডিভাইসের জন্য অ্যালার্ম সুইচ আউটপুট রয়েছে

বাহ্যিক প্রোব:

  শনাক্ত করা বিকিরণের প্রকার: এক্স, গামা;

  ডিটেক্টরের প্রকার: জিএম টিউব;

  শক্তি পরিসীমা: ২০ কিলোইভি থেকে ৩ মেভি;

  রেফারেন্স শক্তি: ১৩৭সিএস, ৬৬২ কিলোইভি;

  পরিমাপ পরিসীমা: ০.০১ মাইক্রোএসভি/ঘন্টা থেকে ৯.৯৯ এসভি/ঘন্টা;

  প্রতিক্রিয়া সময়: ১ সেকেন্ড;

  মৌলিক ত্রুটি: ≤±১৫% (১৩৭সিএস, ৬৬২ কিলোইভি);

  ট্রান্সমিশন দূরত্ব: >৫০০ মিটার (প্রোব থেকে হোস্ট পর্যন্ত);

  প্রোবের ওজন: ৪৩০ গ্রাম;

  পাওয়ার সাপ্লাই ভোল্টেজ: ডিসি ২৪ভি;

  অপারেটিং তাপমাত্রা: -২০℃ থেকে ৫০℃
