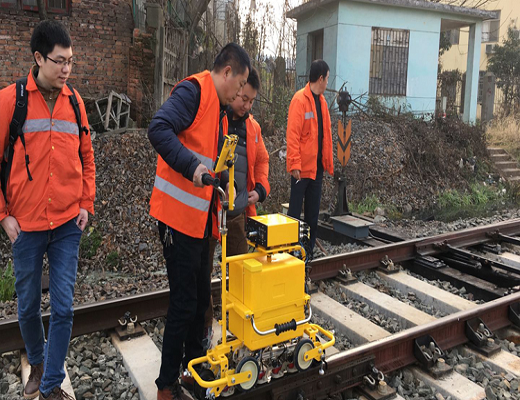

FD-GT-20 ডিজিটাল টিএফটি কালার ডিসপ্লে লাইটওয়েট ট্রলি রেলওয়ে সিস্টেম আলট্রাসনিক ত্রুটি ডিটেক্টর
১. ভূমিকা
FD-GT-20 রেল ত্রুটি ডিটেক্টর হল HUATEC গ্রুপের তৃতীয় প্রজন্মের সম্পূর্ণ ডিজিটাল পণ্য, যা রেলওয়ে সিস্টেমের জন্য টিএফটি কালার ডিসপ্লে এবং লাইটওয়েট ট্রলি ব্যবহার করে। রেল মন্ত্রকের (চীন) জারি করা TB/T 2340-2012 UT রেল পরীক্ষক মান অনুসারে, এই সরঞ্জামটি 43~75 কেজি/মিটার ধরণের রেলের জন্য সনাক্তকরণের কাজ করতে সক্ষম। এটি রেলের মাথা, ওয়েব এবং ফ্ল্যাঞ্জ এর বিভিন্ন ত্রুটি দক্ষতার সাথে সনাক্ত করে, যা রেলওয়ে, উচ্চ-গতির রেলওয়ে এবং সাবওয়ের জন্য প্রযোজ্য।
যন্ত্রটি আলট্রাসনিক হোস্ট + অপারেশন টার্মিনাল মোড গ্রহণ করে এবং ওয়্যারলেস ওয়াইফাইয়ের মাধ্যমে সংযোগ স্থাপন করে। গ্রাহকের অপারেশন অভিজ্ঞতা উন্নত করার সময়, যন্ত্রের ইন্টারনেট প্লাস ফাংশনটি মানব-মেশিন সনাক্তকরণ পৃথকীকরণ, ডেটা অনলাইন, অফলাইন রিয়েল-টাইম স্টোরেজ, জিপিএস পজিশনিং, ডেটা ক্লাউড স্টোরেজ ইত্যাদি বিভিন্ন ফাংশন উপলব্ধি করতে প্রসারিত করা যেতে পারে। এছাড়াও আপনি গ্রাহকের নিজস্ব প্রয়োজন অনুযায়ী আপনার নিজস্ব আলট্রাসনিক অপারেশন টার্মিনাল কাস্টমাইজ করতে পারেন।
২. বৈশিষ্ট্য
(১) ট্রলি ফ্রেম কমপ্যাক্ট, টেকসই এবং রক্ষণাবেক্ষণ করা সহজ;
(২) বৃহৎ-ক্ষমতা সম্পন্ন ইন্টিগ্রেটেড টুলবক্স জলের ট্যাঙ্ক;
(৩) ইন্টিগ্রাল লিফটিং প্রোব হোল্ডার,প্রোব অপসারণ এবং প্রতিস্থাপন করা সহজ;
(৪) ছোট আকার এবং বহনযোগ্য, শিল্প-গ্রেডের থ্রি-প্রুফ টাচ প্যানেলের সাথে;
(৫) চমৎকার কর্মক্ষমতা সূচক, প্রাসঙ্গিক মানগুলির সাথে সঙ্গতিপূর্ণ;
(৬) জিপিএস পজিশনিং, ডেটা ক্লাউড স্টোরেজ, স্বয়ংক্রিয় বক্তৃতা স্বীকৃতি এবং অন্যান্য ফাংশন সমর্থন করে;
(৭) একটি কার্যকরী অ্যাপ্লিকেশন যা ত্রুটি সনাক্তকরণের চাহিদা পূরণ করে।

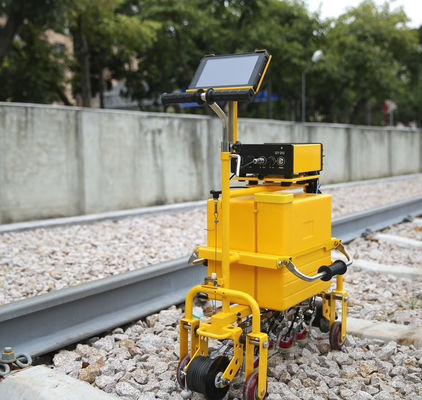

৩. ট্রলি উপস্থিতি কাঠামো

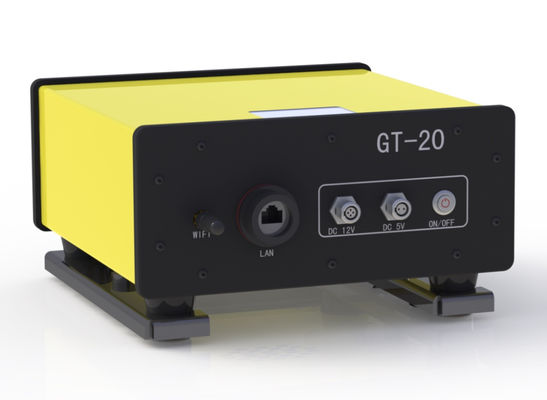

৪. যন্ত্রের উপস্থিতি কাঠামোযন্ত্রটি ছোট এবং বহনযোগ্য, সামগ্রিক মাত্রা: 94X222X225 মিমি, নেট ওজন প্রায় 1.8 কেজি

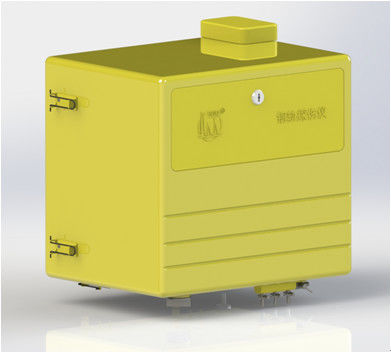

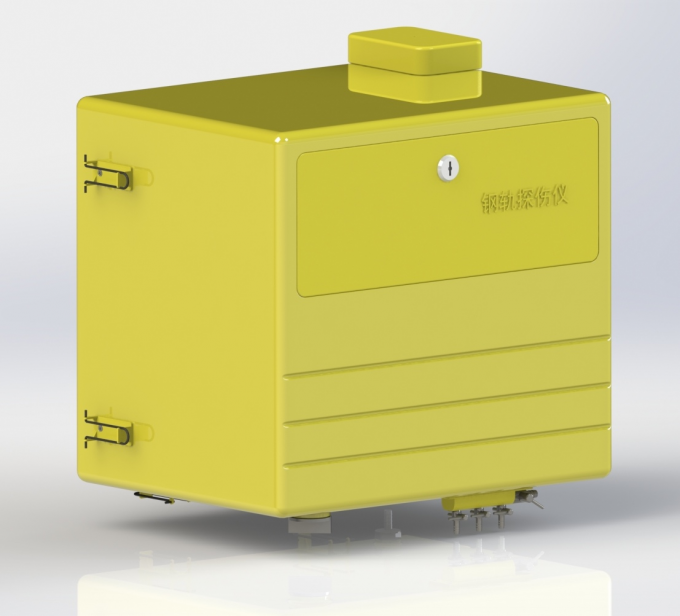

৫. বৃহৎ-ক্ষমতা সম্পন্ন ইন্টিগ্রেটেড টুলবক্স জলের ট্যাঙ্ক
প্লাস্টিকের জলের ট্যাঙ্ক, জল ভর্তি করলে 20L হয়।
৬. ইন্টিগ্রেটেড প্রোব হোল্ডার
সমস্ত প্রোব গাড়ির নীচে বন্ধ থাকে, যা এককভাবে উত্তোলন বা অপসারণ করা যেতে পারে এবং প্রোব আরও সুবিধাজনকভাবে সরানো এবং প্রতিস্থাপন করা যেতে পারে।
৭. শিল্প-গ্রেডের থ্রি-প্রুফ ট্যাবলেট
শিল্প-গ্রেডের থ্রি-প্রুফ টাচ স্ক্রিন ট্যাবলেট, ডাস্টপ্রুফ, জলরোধী এবং শকপ্রুফ।

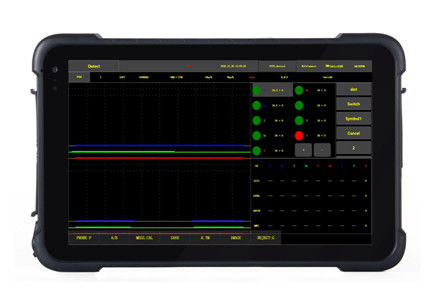

৮. যন্ত্র-নির্দিষ্ট ত্রুটি সনাক্তকরণ অ্যাপ্লিকেশন সফটওয়্যার
টাচ প্যানেলের অপারেটিং বৈশিষ্ট্যগুলির জন্য, বিশেষভাবে ডিজাইন করা অ্যাপ্লিকেশন সফটওয়্যার ফাংশন নির্বাচন এবং প্যারামিটার সমন্বয়কে সহজ করে তোলে।
৯. কম্পিউটার ত্রুটি সনাক্তকরণ ডেটা প্লেব্যাক সফটওয়্যার
ডেটা প্লেব্যাক গতি নিয়মিত, বুদ্ধিমান প্লেব্যাক, ইভেন্ট স্ক্রিনিং, পরিসংখ্যান, ডেটা অনুসন্ধান, মুদ্রণ, রপ্তানি এবং অন্যান্য ফাংশন সমর্থন করে।
প্রযুক্তিগত বৈশিষ্ট্য
| চ্যানেল |
10 চ্যানেল: 9টি পরিদর্শন চ্যানেল এবং 1টি ক্রমাঙ্কন চ্যানেল। |
| প্রোবের প্রকার |
বিভিন্ন কোণের ডুয়াল-এলিমেন্ট প্রোব যার ফ্রিকোয়েন্সি 2 - 2.5 MHz এর মধ্যে, যার মধ্যে 6টি 70° প্রোব, 2টি 37° প্রোব এবং 1টি 0° প্রোব রয়েছে। |
| রিসেপটেকল |
BNC |
| প্রোব বিন্যাস এবং সনাক্তকরণ এলাকা |
রেলের সমস্ত প্রধান অংশের ক্ষতির ব্যাপক সনাক্তকরণ, যার মধ্যে রয়েছে:
2টি 70° প্রোব রেলের মাথার বাম দিক স্ক্যান করে
2টি 70° প্রোব রেলের মাথার মাঝের অংশ স্ক্যান করে
2টি 70° প্রোব রেলের মাথার ডান দিক স্ক্যান করে
2টি 37° প্রোব রেলের কোমর স্ক্যান করে (স্ক্রু ক্র্যাক এবং অন্যান্য তির্যক ফাটল)
1টি 0° প্রোব রেলের মাথা, রেলের কোমর, রেলের নীচে, স্ক্রু হোলের অনুভূমিক ফাটল স্ক্যান করে
|
| ফ্রিকোয়েন্সি রেঞ্জ |
1.5MHz~3.0MHz |
| লাভ |
0~80dB |
| রিজেকশন |
বন্ধ, বৃহৎ |
| ডাইনামিক রেঞ্জ |
ন্যূনতম রিজেকশন সহ 16dB এর কম নয়, সর্বাধিক রিজেকশন সহ 2~6dB |
| PRF |
প্রতি চ্যানেলে 400Hz |
| ডিসপ্লে মোড |
A-স্ক্যানB-স্ক্যানA+B স্ক্যান |
| সনাক্তকরণের পরিসীমা |
নির্বাচিত রেলের প্রকার অনুযায়ী ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে সমন্বয় করা যেতে পারে |
| অ্যাটেনিউয়েটর ত্রুটি |
প্রতি 12dB অপারেটিং ত্রুটি ±1dB এর বেশি নয় |
| উল্লম্ব লিনিয়ারিটি ত্রুটি |
≤1% |
| অনুভূমিক লিনিয়ারিটি ত্রুটি |
≤15% |
| অ্যাম্প্লিফায়ার ব্যান্ড |
-3dB 1.5MHz~3.0MHz |
| ব্লকিং রেঞ্জ |
20 মিমি এর বেশি নয় |
| পরিমাপের ফলাফলের উপর দমন অবস্থার প্রভাব |
যখন যন্ত্রের দমন বিভিন্ন অবস্থায় থাকে, তখন প্রশস্ততার পার্থক্য 10 dB±2 dB হয়, দুটি প্রতিধ্বনির মধ্যে পার্থক্যের পরিবর্তন ΔM 2 dB এর বেশি নয়। |
| ত্রুটি ডিটেক্টরের প্রতিধ্বনি উচ্চতা এবং ত্রুটি সনাক্তকরণ (অ্যালার্ম) সংবেদনশীলতার উপর অপারেটিং ভোল্টেজের প্রভাব |
রেটেড অপারেটিং ভোল্টেজ পরিসরের মধ্যে, ত্রুটি ডিটেক্টরের গেটের অবস্থান এবং অ্যালার্ম স্তরের কোনো উল্লেখযোগ্য পরিবর্তন হওয়া উচিত নয় এবং প্রতিধ্বনি প্রশস্ততার পরিবর্তন ΔNd এবং সনাক্তকরণ (অ্যালার্ম) সংবেদনশীলতার পরিবর্তন ΔSd 1 dB এর বেশি নয়। |
| ডিজিটাল স্যাম্পলিং ত্রুটি |
সর্বোচ্চ থেকে সর্বনিম্ন সংকেত প্রশস্ততার পরিবর্তন স্ক্রিনের উচ্চতার ±5% এর বেশি হওয়া উচিত নয় |
| ডিজিটাল ত্রুটি ডিটেক্টরের প্রতিক্রিয়া সময় |
ডিজিটাল ত্রুটি ডিটেক্টরের প্রতিক্রিয়া সময় 5ms অতিক্রম করা উচিত নয়। |
|
দূরত্ব প্রশস্ততা
বৈশিষ্ট্য
|
অনুপ্রস্থ তরঙ্গ প্রোব একই অ্যাপারচার এবং বিভিন্ন শব্দ পথের সাথে ট্রান্সভার্স ছিদ্র সনাক্ত করে; 0° প্রোব বিভিন্ন শব্দ পথের সাথে বৃহৎ ফ্ল্যাট বটম সনাক্ত করে এবং প্রতিফলিত তরঙ্গ উচ্চতার পার্থক্য ΔW নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করতে হবে:
0° প্রোব: পরিসীমা প্রশস্ততা বৈশিষ্ট্য বক্ররেখার গভীরতা 20 মিমি থেকে সর্বোচ্চ পরিসীমা পর্যন্ত ΔW ≤ 12dB; দূরত্ব প্রশস্ততা বৈশিষ্ট্য বক্ররেখার সর্বোচ্চ বিন্দু থেকে 150 মিমি গভীরতা পর্যন্ত ΔW ≤ 8dB:
37° প্রোব: পরিসীমা প্রশস্ততা বৈশিষ্ট্য বক্ররেখার গভীরতা 20 মিমি থেকে সর্বোচ্চ পরিসীমা পর্যন্ত ΔW ≤ 12dB; দূরত্ব প্রশস্ততা বৈশিষ্ট্য বক্ররেখার সর্বোচ্চ বিন্দু থেকে 150 মিমি গভীরতা পর্যন্ত ΔW ≤ 8dB;
70° প্রোব: সনাক্তকরণের গভীরতার সাথে সঙ্গতি রেখে 10 মিমি থেকে 70 মিমি পর্যন্ত ΔW ≤ 12 dB।
|
| SNR |
O° প্রোব: পরীক্ষা ব্লকের নীচের পৃষ্ঠটি সনাক্ত করুন, যখন তরঙ্গ উচ্চতা 80% এ পৌঁছায়, তখন স্ট্যাটিক সংবেদনশীলতা মার্জিন 24 dB এর বেশি বা সমান হয়; সংকেত-থেকে-শব্দ অনুপাত 16 dB এর কম নয়।
37° প্রোব: পরীক্ষা ব্লকের 37° প্রবণতায় স্ক্রু হোল এবং 3 মিমি উপরের ফাটল সনাক্ত করুন, দুটি তরঙ্গকে সমান করুন, যখন তরঙ্গ উচ্চতা 80% এ পৌঁছায়, তখন স্ট্যাটিক সংবেদনশীলতা মার্জিন 22dB এর বেশি বা সমান হয়; সংকেত-থেকে-শব্দ অনুপাত 8dB এর কম নয়।
70° প্রোব: পরীক্ষা ব্লকের উপর, φ4mm ফ্ল্যাট বটম হোল সনাক্ত করতে সেকেন্ডারি তরঙ্গ ব্যবহার করা হয়। যখন তরঙ্গ উচ্চতা 80% এ পৌঁছায়, তখন স্ট্যাটিক সংবেদনশীলতা মার্জিন 20dB এর বেশি বা সমান হয়; সংকেত-থেকে-শব্দ অনুপাত 10dB এর কম নয়।
|
| সংবেদনশীলতা উদ্বৃত্ত |
0° প্রোব: পরীক্ষা ব্লকের 110 মিমি নীচের পৃষ্ঠটি সনাক্ত করুন, যখন তরঙ্গ 80% এর মতো উচ্চ হয়, তখন সংবেদনশীলতা মার্জিন 36dB এর কম নয়
37° প্রোব এবং 70° প্রোব: পরীক্ষা ব্লকের উপর Φ3×65 ট্রান্সভার্স থ্রু হোল সনাক্ত করুন, যখন তরঙ্গ 80% এর মতো উচ্চ হয় তখন সংবেদনশীলতা মার্জিন 40dB এর কম নয়
|
| ডাইনামিক ত্রুটি সনাক্তকরণ ক্ষমতা (ত্রুটি সনাক্তকরণ ক্ষমতা) |
0°, 37°, 70° রেল-নির্দিষ্ট প্রোবগুলির সাথে, 15° নিম্নমুখী ফাটল বাদে রেলের তুলনা পরীক্ষা ব্লকের সমস্ত ম্যানুয়াল ত্রুটি পাওয়া যেতে পারে এবং সংশ্লিষ্ট অ্যালার্ম ইঙ্গিত জারি করা হয়। |
| অ্যালার্ম গেট সমন্বয় মোড |
অ্যালার্ম গেটের শুরু অবস্থান, প্রস্থ এবং স্তর ম্যানুয়ালি সমন্বয় করা যেতে পারে |
| অ্যালার্ম মোড |
রিয়েল-টাইম অ্যালার্ম (ইনকামিং ওয়েভ অ্যালার্ম এবং লুজিং ওয়েভ অ্যালার্ম)
স্ক্রু হোল ডাবল ওয়েভ অ্যালার্ম
দুইটির মধ্যে বিলম্ব এক অ্যালার্ম
|
| অ্যালার্ম ইঙ্গিত |
শব্দ এবং আলো অ্যালার্ম মোড, অ্যালার্ম ভলিউম এবং ফ্রিকোয়েন্সি সমন্বয় করা যেতে পারে। |
| ওয়েভফর্ম পরিমাপ |
গেটে সর্বোচ্চ তরঙ্গ শব্দ পথ, অনুভূমিক এবং উল্লম্ব দূরত্ব স্বয়ংক্রিয়ভাবে পরিমাপ এবং প্রদর্শন করুন। |
| লাভ বক্ররেখা |
ব্যবহারকারী প্রকৃত চাহিদা অনুযায়ী লাভ বক্ররেখা (8 পয়েন্ট) সমন্বয় করতে পারেন। |
| ত্রুটি সনাক্তকরণ রেকর্ড |
পূর্ণ ডেটা রেকর্ড (50 কিলোমিটার পর্যন্ত), ডেটা রপ্তানি এবং প্লেব্যাক করা যেতে পারে |
| অপারেশন ইনপুট পদ্ধতি |
টাচ স্ক্রিন ইনপুট |
| ডিসপ্লে |
রেজোলিউশন1280×800 |
| টাচ স্ক্রিন |
ক্যাপাসিটিভ, উচ্চ-শক্তি, স্ক্র্যাচ-প্রতিরোধী,
হ্যান্ডরাইটিং সমর্থন করে
|
| পোর্ট |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
ব্লুটুথ BT 4.0
|
| পাওয়ার |
DC 12V (লিথিয়াম ব্যাটারি প্যাক) |
| কাজের সময় |
≥8h |
| জলের ট্যাঙ্কের ক্ষমতা |
≥20L |
| B টাইপ ইমেজ ডিসপ্লে নির্ভুলতা |
অর্ডিনেট এবং অ্যাবসিসা উভয়ই 2 মিমি |
| কোড হুইলের নির্ভুলতা |
2 মিমি |
| ত্রুটি সনাক্তকরণ গতি |
সর্বোচ্চ 5.0km/h |
| কাজের তাপমাত্রা |
-15℃~45℃ |
| মাত্রা |
কাজের অবস্থায় গাড়ির সামগ্রিক মাত্রা প্রায় 780 মিমি × 290 মিমি × 1006 মিমি। |
| ওজন |
ফ্রেম প্রায় 24 কেজি; আলট্রাসনিক যন্ত্র প্রায় 2.4 কেজি; যন্ত্রের ব্যাটারি 830 গ্রাম; অপারেশন টার্মিনাল (থ্রি-প্রুফ ট্যাবলেট কম্পিউটার) 730 গ্রাম; 5টি প্রোবের গ্রুপ দিয়ে সজ্জিত ট্রলি প্রায় 1.4 কেজি। |
