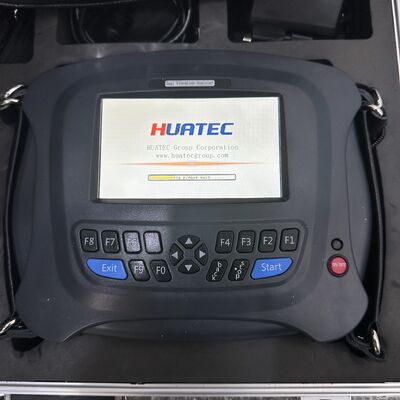

চারটি চ্যানেল মাল্টি-ফাংশনাল ভাইব্রেটন বিশ্লেষক বৈশিষ্ট্য একটি বহুমুখী ইনপুট পোর্ট বিভিন্ন ধরনের সেন্সরের সাথে সংযোগ করতে পারে
HUATEC HG-904A ফোর চ্যানেল মাল্টি-ফাংশনাল ইন্সট্রুমেন্ট, একটি বহুমুখী ইনপুট পোর্ট রয়েছে যা বিভিন্ন ধরণের সেন্সরের সাথে সংযোগ করতে পারে। এটি উন্নত মাইক্রোইলেক্ট্রনিক্স, সংকেত বিশ্লেষণ এবং ত্রুটি নির্ণয়ের প্রযুক্তি ব্যবহার করে, একটি একক ইউনিটে সরঞ্জামের অবস্থা পর্যবেক্ষণ এবং ত্রুটি নির্ণয়ের ক্ষমতাকে একীভূত করে।
বিশ্লেষক যন্ত্রটিতে চার-চ্যানেল কম্পন ডেটা অধিগ্রহণের ফাংশন অন্তর্ভুক্ত রয়েছে, যা সাইটে কম্পন পরিমাপ সম্পূর্ণ করতে পারে এবং স্বয়ংক্রিয়ভাবে হাজার হাজার কম্পন বৈশিষ্ট্য মান এবং পরিমাপ পয়েন্টের বর্ণালী সংরক্ষণ করতে পারে। এটি সাইটটিতে এক থেকে চারটি তরঙ্গরূপ এবং বর্ণালী সিঙ্ক্রোনাস চ্যানেল প্রদর্শন করতে পারে। উপরন্তু, এটি একটি ভারসাম্যহীনতা সনাক্তকারী হিসাবে কাজ করতে পারে, সাইটে একক- এবং দ্বি-পার্শ্বগত গতিশীল ভারসাম্য যাচাই সম্পূর্ণ করে।
BT4 &IP54
অনুগ্রহ করে মনে রাখবেন: কোয়াড-চ্যানেল এবং ডুয়াল-চ্যানেলের মধ্যে হার্ডওয়্যার কনফিগারেশনে একটি বড় পার্থক্য রয়েছে।
| প্রধান ফাংশন |
মডেল |
| মডেল |
HG-904A4 |
HG-904A2 |
| চ্যানেলের পরিমাণ |
চারটি চ্যানেল |
দ্বৈত চ্যানেল |
| প্রধান ফাংশন |
|
1, ত্বরণ, বেগ, স্থানচ্যুতি, এবং অক্ষ মোড়ানো-আশপাশের মানগুলি প্রতিটি চ্যানেল থেকে একযোগে সংগৃহীত, সেইসাথে অ্যালার্ম প্যারামিটারের ফ্রিকোয়েন্সি বর্ণালী গ্রাফ সহ তিন-চ্যানেল সিঙ্ক্রোনাস পরিদর্শন।
|
হ্যাঁ |
1টি চ্যানেল |
| 2,একক-চ্যানেল বা মাল্টি-চ্যানেল সিঙ্ক্রোনাস কোনো প্যারামিটার, যেকোনো ফ্রিকোয়েন্সি পরিসীমা এবং যেকোনো গ্রাফের অধিগ্রহণ। |
1 বা 2 বা 3 বা 4 চ্যানেল |
1 বা 2 চ্যানেল |
| 3, অক্ষ ট্রেস, স্টার্ট-স্টপ বিশ্লেষণ, প্রভাব পরীক্ষা। |
হ্যাঁ |
না |
| 4, হার্ডওয়্যার মানগুলির রিয়েল-টাইম মনিটরিং এবং যেকোনো পরামিতি এবং যেকোনো ফ্রিকোয়েন্সি পরিসরের জন্য ট্রেন্ড গ্রাফের রিয়েল-টাইম বিশ্লেষণ; ফ্রিকোয়েন্সি বর্ণালী এবং তরঙ্গরূপের রিয়েল-টাইম বিশ্লেষণ। |
1 বা 2 বা 3 বা 4 চ্যানেল |
1 বা 2 চ্যানেল |
| 5, রোলিং বিয়ারিং ইমপ্যাক্ট পালস মনিটরিং প্রযুক্তি (বিয়ারিং লুব্রিকেশন এবং ইমপ্যাক্ট বিচার করা) |
ঐচ্ছিক (অর্ডার নোট) |
ঐচ্ছিক (অর্ডার নোট) |
| 6,1 বা 2 সমতল ভারসাম্য |
হ্যাঁ |
হ্যাঁ |
| 7, সরঞ্জাম ব্যবস্থাপনা সফ্টওয়্যার বিশ্লেষণ সিস্টেম |
হ্যাঁ |
হ্যাঁ |
| 8, আইসিপি, চার্জ সেন্সর, এডি কারেন্ট ডিসপ্লেসমেন্ট সেন্সর, ম্যাগনেটোইলেকট্রিক স্পিড সেন্সরের সাথে সংযুক্ত হতে পারে |
হ্যাঁ |
হ্যাঁ |
| 9, আপেক্ষিক ফেজ বিশ্লেষণ |
ঐচ্ছিক (অর্ডার নোট) |
ঐচ্ছিক (অর্ডার নোট)
|
প্রধান ফাংশন

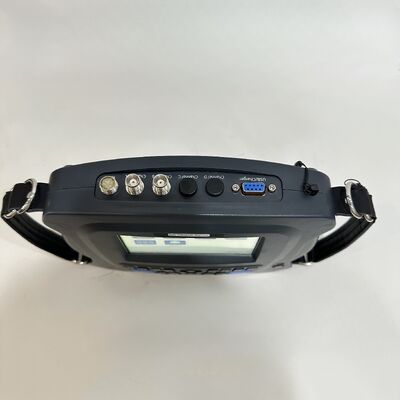

বিভিন্ন সেন্সরের জন্য বহুমুখী ইনপুট পোর্ট: (পিজোইলেকট্রিক, ইলেক্ট্রোম্যাগনেটিক, এডি কারেন্ট, আইসিপি)
-- পরিষ্কার এবং সুন্দর ভিজ্যুয়ালাইজেশনের জন্য চাইনিজ ইন্টারফেসের সাথে 5-ইঞ্চি রঙিন ডিসপ্লে
-- একটি 16GB হার্ড ড্রাইভ সহ বিশাল স্টোরেজ স্পেস যা স্বয়ংক্রিয়ভাবে হাজার হাজার ভাইব্রেশন ফিচার মান এবং পরিমাপ পয়েন্টের স্পেকট্রা সঞ্চয় করতে পারে
-- 24-বিট এডি স্যাম্পলিং সহ চারটি চ্যানেল সিঙ্ক্রোনাস অধিগ্রহণ
-- 1600,3200,6400 বা 12800 লাইন FFT স্পেকট্রাম
-- ইউএসবি 2.0 কমিউনিকেশন ইন্টারফেস একটি ব্র্যান্ড-নতুন চাইনিজ উইন্ডো স্টাইলের মেনু ডিসপ্লে সহ সহজ অপারেশনের জন্য
-- 8টি ঐচ্ছিক স্তর সহ 35 KHZ পর্যন্ত বিশ্লেষণ ফ্রিকোয়েন্সি
-- ফুল-ফাংশন হাই-স্পিড ডাইনামিক বিশ্লেষণ, প্রশস্ততা বর্ণালী, পাওয়ার স্পেকট্রাম, লগারিদমিক বর্ণালী, ইত্যাদি সহ।
-- পিক ভ্যালু, পিক-পিক ভ্যালু, ইফেক্টিভ ভ্যালু, পিক ফ্যাক্টর, স্কিউনেস, কুরটোসিস ইত্যাদি সহ বিভিন্ন সময়ের ডোমেন ফিচার মানগুলি প্রদর্শন করুন৷
-- মাল্টিপল অ্যানালাইসিস এবং ডায়াগনসিস ফাংশন: বিয়ারিং/গিয়ার অ্যানালাইসিস (এনভেলপ ডিমোডুলেশন অ্যানালাইসিস) ফল্ট ডায়াগনোসিস, (নক টেস্ট) প্রাকৃতিক ফ্রিকোয়েন্সি ডায়াগনোসিস ইত্যাদি
-- রটার ব্যালেন্সের জন্য ডেটা/রেকর্ড স্টোরেজ এবং প্লেব্যাক
-- টেস্ট ওজন বেছে বেছে মুছে ফেলা বা ধরে রাখা যেতে পারে এবং এর গুণমান অনুমান করা যেতে পারে
-- কম্পনের মান, প্রশস্ততা, পর্যায়গুলি পরিমাপ এবং প্রদর্শনের জন্য দ্রুত ভারসাম্য সহ উচ্চ-নির্ভুলতা ব্যালেন্সিং অপারেশন
-- হার্ডওয়্যার খাম ডিমোডুলেশন ব্যবহার করে বিয়ারিং/গিয়ার ত্রুটি সনাক্তকরণ এবং নির্ণয়
-- গতি পরিমাপ, শব্দ পরিমাপ, ফেজ পরিমাপ, ফেজ নির্ণয়
-- ট্রিগার থ্রেশহোল্ডের ম্যানুয়াল সেটিং (বড়, মাঝারি, ছোট)
-- এটি ইকুইপমেন্ট ম্যানেজমেন্ট সিস্টেমের ইএমডি সফ্টওয়্যার দিয়ে সজ্জিত করা যেতে পারে (বেয়ারিং ডাটাবেস সহ)
হার্ডওয়্যার স্পেসিফিকেশন
| পরিসংখ্যান |
স্পেসিফিকেশন |
| মডেল |
HG-904A4 চার চ্যানেল / HG-904A2 দ্বৈত চ্যানেল |
| চ্যানেলের পরিমাণ |
চারটি কম্পন চ্যানেল, একটি ট্যাকোমিটার চ্যানেল |
| প্রধান ফাংশন |
ত্বরণ, বেগ, স্থানচ্যুতি এবং অক্ষীয় খাম সহ বিভিন্ন পরামিতিগুলির একক-চ্যানেল বা মাল্টি-চ্যানেল সিঙ্ক্রোনাস অধিগ্রহণ |
| নির্ভুলতা |
±5% |
| A/D রূপান্তর |
24-বিট AD স্যাম্পলিং |
| এলসিডি ডিসপ্লে |
টাচ স্ক্রিন ইনপুট, রঙ 5-ইঞ্চি ডিসপ্লে সমর্থন করে |
| ট্যাকোমিটার পরিসীমা |
120-12000rpm |
| যন্ত্রের তাপমাত্রা পরিসীমা |
-20–55°C |
| সেন্সরের তাপমাত্রা পরিসীমা |
-20°—120°C |

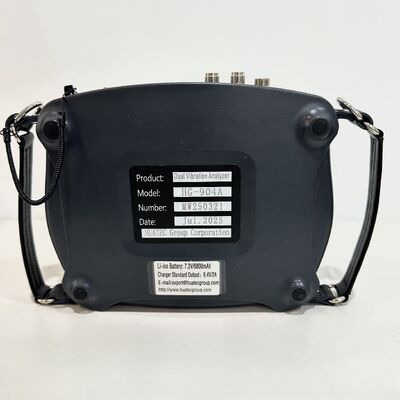

| রিচার্জেবল ব্যাটারি |
রিচার্জেবল লিথিয়াম ব্যাটারি 7.2V, 6800mA; চার্জ করার সময় 7 ঘন্টা, একটানা কাজের সময় 8 ঘন্টা |
| চার্জার |
8.V, 2A |
| ডায়াগনস্টিক লাইব্রেরি |
ভারবহন ডাটাবেস |
| পরিমাপ ফাংশন এবং পরিসীমা |
একই সাথে 100 mv/g এর সংবেদনশীলতার সাথে চারটি প্যারামিটার মান এবং অ্যালার্ম প্যারামিটার স্পেকট্রা পরিমাপ করে
ত্বরণ 0.1——199.99 m/s²
বেগ 0.1——199.99 মিমি/সেকেন্ড
1um——1999um এর স্থানচ্যুতি
অক্ষীয় খামের মান 0.1——30 m/s²
|
| সফ্টওয়্যার বিশ্লেষণ ফাংশন |
ভাইব্রেশন স্পেকট্রাম এবং টাইম ডোমেন ওয়েভফর্ম বিশ্লেষণ, খাম বিশ্লেষণ, রোলিং বিয়ারিংয়ের জন্য সুনির্দিষ্ট ফল্ট ডায়াগনসিস ফাংশন (চারটি অংশ) পৃথক ফল্ট ডায়াগনসিস ফাংশন: অন্যান্য প্যারামিটার স্পেকট্রা, সেপস্ট্রাম, লগারিদমিক স্পেকট্রাম এবং পাওয়ার স্পেকট্রাম সংগ্রহের জন্য যন্ত্র হার্ডওয়্যারের একটি পৃথক ফল্ট ডায়াগনসিস ফাংশন রয়েছে। রিয়েল-টাইম ডিসপ্লে) |
| স্টোরেজ ক্ষমতা |
16জি |
| বাহ্যিক ইন্টারফেস |
চার্জিং এবং যোগাযোগ USB2.0 |
| রিপোর্ট আউটপুট ফাংশন |
ডেটা রিপোর্ট আউটপুট সনাক্ত করে |
| কম্পন পরিমাপ ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিসীমা: |
2–35KHz |
| সংযোগযোগ্য সেন্সর প্রকার: |
পাইজোইলেকট্রিক অ্যাক্সিলারেশন সেন্সর, আইসিপি সেন্সর, ম্যাগনেটোইলেকট্রিক বেগ সেন্সর, এডি কারেন্ট সেন্সর |
সফ্টওয়্যার ওভারভিউ
ইন্টারনেট অফ থিংস এবং বড় ডেটা প্ল্যাটফর্মগুলির দ্রুত বিকাশের সাথে, আমরা আমাদের বিদ্যমান সফ্টওয়্যার সিস্টেমের কার্যকরী সুবিধাগুলিকে একীভূত করেছি এবং Windows.Net 3.5-5.0 প্ল্যাটফর্ম, Microsoft Visual Studio 2019 স্যুট এবং MySQL ডাটাবেস গ্রহণ করেছি৷ সফ্টওয়্যার সিস্টেম এবং সংগ্রাহকের মধ্যে যোগাযোগ একটি ইউনিফাইড ইউডিপি আর্কিটেকচার গ্রহণ করে এবং সফ্টওয়্যার সিস্টেমটি নেটওয়ার্ক এবং একক সংস্করণ উভয়ের সাথে ডিজাইন করা হয়েছে। প্রায় এক বছরের প্রচেষ্টার পর, আমরা এন্টারপ্রাইজ ইকুইপমেন্ট ইন্টেলিজেন্ট মনিটরিং অ্যান্ড ডায়াগনসিস সিস্টেমের (এখন থেকে ইএমডি সিস্টেম হিসাবে উল্লেখ করা হয়েছে) এর সর্বশেষ সংস্করণ চালু করেছি। নমনীয় ক্লায়েন্ট সফ্টওয়্যার অপারেশন এবং ব্যাপক বিশ্লেষণ সরঞ্জাম সুবিধাগুলি ব্যবহার করে, ব্যবহারকারীরা আরও সুবিধাজনকভাবে ডেটা নিরীক্ষণ করতে পারে এবং অস্বাভাবিকতার কারণগুলি আরও কার্যকরভাবে বিশ্লেষণ করতে পারে। সিস্টেম সফ্টওয়্যারটি মাল্টি-চ্যানেল নেটওয়ার্ক ডেটা সংগ্রাহক, বেতার পর্যবেক্ষণ সংগ্রাহক এবং অফলাইন হ্যান্ডহেল্ড বিশ্লেষকদের সাথে সামঞ্জস্যপূর্ণ। অনলাইন ডেটা প্রবণতা বিশ্লেষণ করার সময়, হ্যান্ডহেল্ড বিশ্লেষক অন-সাইট সরঞ্জামগুলির বিশ্লেষণকে আরও বিস্তৃত করতে ডেটা সংগ্রহের পরিপূরক করতে পারে, যার ফলে ইউনিট প্রবণতা এবং অস্বাভাবিকতাগুলি ব্যাপকভাবে বিশ্লেষণ করে, অস্বাভাবিকতার কারণগুলি সঠিকভাবে সনাক্ত করতে পারে এবং অন-সাইট সরঞ্জামগুলির সুরক্ষা সর্বাধিক করতে পারে৷
সফটওয়্যার স্পেসিফিকেশন
| পরিসংখ্যান |
|
| প্রধান কার্যাবলী |
1. সিস্টেমের জন্য চারটি প্যারামিটারের একযোগে প্রদর্শনের প্রয়োজন: ত্বরণ, বেগ, স্থানচ্যুতি এবং অক্ষীয় খাম।
2. যেকোনো পরামিতির জন্য ট্রেন্ড চার্ট পুনরুদ্ধার করা যেতে পারে এবং সময় নির্বাচনের মাধ্যমে দেখা যায়।
3. একক প্যারামিটার ট্রেন্ড চার্ট, তরঙ্গরূপ চার্ট, এবং ফ্রিকোয়েন্সি স্পেকট্রাম বিশ্লেষণ চার্ট একই ইন্টারফেসে প্রদর্শিত হতে পারে।
4. চারটি প্যারামিটার ট্রেন্ড চার্ট (ত্বরণ, বেগ, স্থানচ্যুতি, এবং অক্ষীয় খাম) একই ইন্টারফেসে প্রদর্শিত হতে পারে।
5. ত্বরণ, বেগ এবং তাপমাত্রার তিনটি প্যারামিটার ট্রেন্ড চার্ট (ত্বরণ এবং বেগ ফ্রিকোয়েন্সি বর্ণালী বিশ্লেষণ চার্ট সহ) একই ইন্টারফেসে প্রদর্শিত হতে পারে।
6. টাইম ডোমেন বিশ্লেষণে 13টি সংবেদনশীল ত্রুটি নির্ণয়ের সূচক রয়েছে।
7.Autocorrelation বিশ্লেষণ ফাংশন উপলব্ধ.
সিস্টেম ফাংশন সম্প্রসারণের প্রয়োজনীয়তা:
8. ভারবহন অবশিষ্ট জীবন ভবিষ্যদ্বাণী রেফারেন্স.
9. ট্রেন্ড চার্ট এবং ফ্রিকোয়েন্সি স্পেকট্রাম বিশ্লেষণে স্ব-নির্ণয়ের রেফারেন্স মতামত থাকা উচিত।
10. রিপোর্ট এক ক্লিকে রপ্তানি করা যেতে পারে.
11. মাল্টি-প্যারামিটার এবং বহু-মাত্রা নির্ণয় এবং বিশ্লেষণ ফাংশন প্রয়োজন।
সিস্টেম অপারেশন এবং রক্ষণাবেক্ষণ স্থিতি পরিসংখ্যান:
12. অ্যালার্ম অবস্থা পরিসংখ্যান প্রদর্শিত হয়.
13. পরিকল্পনা সম্পাদনের অবস্থা প্রদর্শিত হয়।
সিস্টেম অপারেশন এবং রক্ষণাবেক্ষণ ব্যবস্থাপনা:
14. ডেটা সংগ্রাহকদের অবস্থা দেখা যেতে পারে।
15. সরঞ্জাম অবস্থা দেখা যাবে.
সরঞ্জাম জায় এক-ক্লিক আমদানি উপলব্ধ.
|
