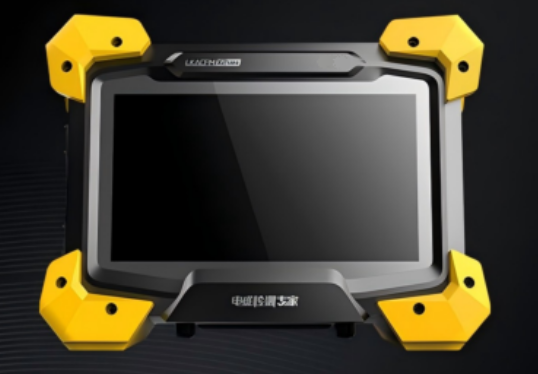

বুদ্ধিমান অল্টারনেটিং কারেন্ট ফিল্ড মেজারমেন্ট (ACFM) ইন্সপেকশন ইন্সট্রুমেন্ট

ইন্টেলিজেন্ট অল্টারনেটিং কারেন্ট ফিল্ড মেজাজিং (এসিএফএম) পরিদর্শন যন্ত্র

প্রযোজ্য উপাদান-- কার্বন ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম ইত্যাদি সহ Ferromagnetic এবং nonferromagnetic conductive ধাতু

প্রয়োগের ক্ষেত্র-- ধাতব কাঠামোর পৃষ্ঠ এবং প্রায় পৃষ্ঠের ত্রুটি সনাক্তকরণ

প্রযোজ্য ত্রুটি--- উপরিভাগের ফাটল এবং অন্যান্য রৈখিক ত্রুটি কার্যকরভাবে সনাক্ত করতে সক্ষম

পরিদর্শন গভীরতা---কার্বন ইস্পাতের জন্য সর্বোচ্চ গভীরতা 3 মিমি; স্টেইনলেস স্টিলের জন্য 5 মিমি; অ্যালুমিনিয়ামের জন্য 8 মিমি

সনাক্তকরণ স্থিতিশীলতা---সর্বনিম্ন ত্রুটি সনাক্তকরণের হার 90% এর বেশি

অনুমোদিত লেপ প্রকার--- অ-পরিবাহী লেপ যেমন পেইন্ট, ইপোক্সি রজন, অ্যাসফাল্ট ইত্যাদি

সফটওয়্যার ফাংশন প্রয়োজনীয়তাঃ

1.     বৈশিষ্ট্য প্যারামিটার সুপারিশ ফাংশন, সেট পরিদর্শন বস্তু তথ্য উপর ভিত্তি করে উপযুক্ত জোন এবং পরামিতি প্রস্তাব

2.     স্ট্যান্ডার্ড টেস্ট ব্লক ব্যবহার করে ক্যালিব্রেশন করার অনুমতি দেয় এমন যন্ত্রের সংবেদনশীলতা সামঞ্জস্যের ফাংশন বৈশিষ্ট্যযুক্ত

বৈশিষ্ট্য ত্রুটি গভীরতা সহগ ক্যালিব্রেশন ফাংশন, রেফারেন্স পরীক্ষার ব্লক ব্যবহার করে গভীরতা সহগ সেটিং অনুমতি দেয়

3.     বৈশিষ্ট্য উত্তেজনার সমন্বয় ফাংশন, পরিদর্শন বস্তুর উপর ভিত্তি করে পরিদর্শন ফ্রিকোয়েন্সি এবং উত্তেজনার স্তরের সমন্বয় করার অনুমতি দেয়, যন্ত্রের লাভের স্বয়ংক্রিয় সমন্বয় সহ

4.     পরিদর্শন ইন্টারফেস উল্লম্ব অক্ষ অনুসরণ মোড এবং স্থির মোডের মধ্যে স্যুইচিং সমর্থন করে, যে কোন সময় নিয়মিত

5.     পরিদর্শন ইমেজ জুম ফাংশন বৈশিষ্ট্য, ফলাফল দেখার জন্য ম্যানুয়াল জুম এবং অনুভূমিক টেনে অনুমতি দেয়

6.     বৈশিষ্ট্য চিত্র পুনরায় সেট ফাংশন, এক ক্লিক পুনরুদ্ধারের অনুমতি দেয় জুম বা টেনে ছবি

7.     একাধিক পর্যালোচনার জন্য পরিদর্শন চিত্র পুনরায় প্লে ফাংশন সমর্থন করে

8.     বৈশিষ্ট্য চিহ্নিতকরণ ফাংশন. পরিদর্শন চলাকালীন চিহ্নিতকরণ বোতামে ক্লিক করা প্রতিবেদনে বিভাজিত প্রদর্শনের জন্য পরিদর্শন ইমেজে বিভাজক যুক্ত করে

9.     ত্রুটি আকারের ফাংশন সমর্থন করে। একটি ত্রুটি সনাক্ত করার পরে, এর এলাকা নির্বাচন করা এনকোডার ডেটার উপর ভিত্তি করে ত্রুটি দৈর্ঘ্য গণনা করতে দেয়।পৃষ্ঠ খোলার ত্রুটির গভীরতা Bx সংকেত পরিবর্তনের উপর ভিত্তি করে গণনা করা যেতে পারে

10.  কাস্টম পরিদর্শন রিপোর্ট বিন্যাস এবং রিপোর্ট এক্সপোর্ট ফাংশন সমর্থন করে

11.  ঐতিহাসিক প্রকল্প ফাইল থেকে পরিদর্শন রিপোর্ট, চিত্র এবং তথ্য দেখতে সমর্থন করে

মৌলিক কনফিগারেশন

হোস্ট ইউনিট: ১ ইউনিট

সিগন্যাল সংগ্রহ এবং বিশ্লেষণ সফটওয়্যারঃ 1 সেট

পেন্সিল প্রোবঃ ১টি

স্ট্যান্ডার্ড প্রোব (এনকোডার সহ) ১টি

প্রোব সংযোগ ক্যাবলঃ একক

চার্জারঃ ১টি সেট

প্রোডাক্ট ইউজার ম্যানুয়ালঃ ১টি সেট

গুণমানের নথিপত্রঃ ১টি সেট

ইনস্ট্রুমেন্ট কেসঃ 1 সেট

থ্রি-এলিমেন্ট অ্যারে প্রোবঃ ঐচ্ছিক

যন্ত্রের প্রয়োজনীয়তা

সর্বাধিক অপারেটিং সময়ঃ 16 ঘন্টা

হোস্টের মাত্রাঃ২২৫mm*১৭২mm*৭৬mm

ওজনঃ < ২.১ কেজি

অপারেটিং তাপমাত্রাঃ-১০°C থেকে ৪০°C

অপারেটিং আর্দ্রতাঃ<90% আপেক্ষিক বায়ু আর্দ্রতা

হার্ডওয়্যার ফাংশন প্রয়োজনীয়তা

1.     পেন্সিল প্রোব এবং স্ট্যান্ডার্ড প্রোব সহ একাধিক প্রোব প্রকার সমর্থন করে

2.     প্রচলিত মাল্টি-এলিমেন্ট অ্যারে প্রোব সমর্থন করে (ঐচ্ছিক)

3.     সিঙ্ক্রোন তাপমাত্রা ক্ষতিপূরণ ফাংশন সঙ্গে উচ্চ তাপমাত্রা জরিপ সমর্থন করে (ঐচ্ছিক)

4.     পরিদর্শন চলাকালীন স্থানিক স্থানচ্যুতির রিয়েল-টাইম রেকর্ডিংয়ের জন্য এনকোডার সমর্থন করে

5.     Bx সিগন্যাল প্ল্যান ভিউ, Bz সিগন্যাল প্ল্যান ভিউ, বাটারফ্লাই ডায়াগ্রাম এবং গ্রেডিয়েন্ট ডায়াগ্রাম প্রদর্শন করতে পারে

6.     নিয়ন্ত্রণযোগ্য পরিদর্শন ফ্রিকোয়েন্সি সমর্থন করে, 1kHz-10kHz পরিসীমা

7.     স্বয়ংক্রিয় বা ম্যানুয়াল সমন্বয় সহ সংকেত তীব্রতা সামঞ্জস্যযোগ্য সমর্থন করে

8.     পরিদর্শন চলাকালীন প্রোব পরিবর্তন করার অনুমতি দিয়ে, প্রোবগুলির হট-স্পেচিং সমর্থন করে

9.     কোডারের হট-সওপিং এবং সংযোগ বিচ্ছিন্ন করতে সহায়তা করে

10.  প্রোড বোতাম ফাংশন সমর্থন করেঃ প্রোডের বোতামগুলি সফ্টওয়্যার স্ক্যানিং ফাংশনগুলি নিয়ন্ত্রণ করতে পারে (উদাহরণস্বরূপ, শুরু, বন্ধ, রিফ্রেশ)
