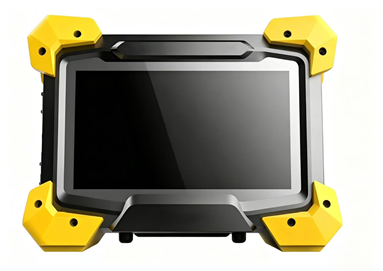

ACFM-X2 Alternating Current Field Measurement System Portable ACFM Crack Detector for Metal Surface Near-surface Defect Testing Through Paint Epoxy Coating (এসিএফএম-এক্স২ বিকল্প বর্তমান ক্ষেত্র পরিমাপ সিস্টেম পোর্টেবল)

ACFM-X2 Alternating Current Field Measurement System Portable ACFM Crack Detector for Metal Surface Near-surface Defect Testing Through Paint Epoxy Coating (এসিএফএম-এক্স২ বিকল্প বর্তমান ক্ষেত্র পরিমাপ সিস্টেম পোর্টেবল)

প্রযোজ্য উপকরণঃ

কার্বন ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম ইত্যাদি সহ ফেরোম্যাগনেটিক এবং নন-ফেরোম্যাগনেটিক পরিবাহী ধাতু

প্রযোজ্য ত্রুটিঃ

উপরিভাগের ফাটল এবং অন্যান্য রৈখিক ত্রুটি কার্যকরভাবে সনাক্ত করতে সক্ষম

সনাক্তকরণ স্থিতিশীলতাঃ

ত্রুটি সনাক্তকরণের ন্যূনতম হার 90% এর বেশি

প্রয়োগের ক্ষেত্রঃ

ধাতব কাঠামোর পৃষ্ঠ এবং প্রায় পৃষ্ঠের ত্রুটি সনাক্তকরণ

পরিদর্শন গভীরতাঃ

কার্বন ইস্পাতের জন্য সর্বোচ্চ গভীরতা 3 মিমি; স্টেইনলেস স্টিলের জন্য 5 মিমি; অ্যালুমিনিয়ামের জন্য 8 মিমি

অনুমোদিত লেপ প্রকারঃ

অ-পরিবাহী লেপ যেমন পেইন্ট, ইপোক্সি রজন,অ্যাসফাল্ট ইত্যাদি

যন্ত্রের প্রয়োজনীয়তা:

সর্বাধিক অপারেটিং সময়ঃ 16 ঘন্টা

হোস্ট মাত্রাঃ 225mm * 172mm * 76mm

ওজনঃ ≤ ২.১ কেজি

অপারেটিং তাপমাত্রাঃ -10°C থেকে 40°C

অপারেটিং আর্দ্রতাঃ ≤90% আপেক্ষিক বায়ু আর্দ্রতা

হার্ডওয়্যার ফাংশনের প্রয়োজনীয়তাঃ

পেন্সিল প্রোব এবং স্ট্যান্ডার্ড প্রোব সহ একাধিক প্রোব প্রকার সমর্থন করে

প্রচলিত মাল্টি-এলিমেন্ট অ্যারে প্রোব সমর্থন করে (ঐচ্ছিক)

সিঙ্ক্রোনিক তাপমাত্রা.কম্পেনসেশন ফাংশন সঙ্গে উচ্চ তাপমাত্রা জরিপ সমর্থন করে (ঐচ্ছিক)

পরিদর্শন চলাকালীন স্থানিক স্থানচ্যুতির রিয়েল-টাইম রেকর্ডিংয়ের জন্য এনকোডার সমর্থন করে

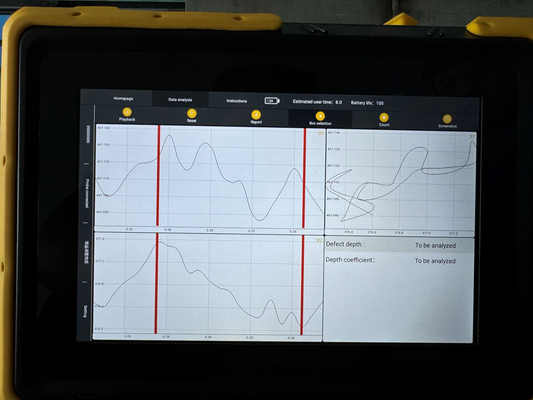

Bx সিগন্যাল প্ল্যান ভিউ, Bz সিগন্যাল প্ল্যান ভিউ,buttertly.diagram,and gradient diagram প্রদর্শন করতে পারেন

নিয়ন্ত্রণযোগ্য পরিদর্শন ফ্রিকোয়েন্সি সমর্থন করে, 1kHz -10kHz পরিসীমা

স্বয়ংক্রিয় বা ম্যানুয়াল সমন্বয় সহ সংকেত তীব্রতা সামঞ্জস্যযোগ্য সমর্থন করে

পরিদর্শন চলাকালীন প্রোব পরিবর্তন করার অনুমতি দিয়ে, প্রোবগুলির হট-স্পেচিং সমর্থন করে

কোডারের হট-সওপিং এবং সংযোগ বিচ্ছিন্ন করতে সহায়তা করে

স্ক্যানিং ফাংশন (যেমন,স্টার্ট,স্টপ,রিফ্রেশ)

প্রোব বোতাম ফাংশন সমর্থন করেঃ প্রোব বোতাম সফ্টওয়্যার নিয়ন্ত্রণ করতে পারেন

সফটওয়্যার ফাংশন প্রয়োজনীয়তাঃ

সিস্টেম সফটওয়্যারটি অ্যান্ড্রয়েড প্ল্যাটফর্মে চালিত হয় ((চীনা), ডিভাইস নিয়ন্ত্রণ, সংকেত অধিগ্রহণ,বিশ্লেষণ ইত্যাদি করতে সক্ষম।

সফটওয়্যারটি প্রোব সংযোগ, পরিদর্শন পরামিতি, ব্যাটারি স্তরের মতো স্থিতি তথ্য প্রদর্শন করতে পারে।এবং পরিদর্শন প্রতিবেদন

পরিদর্শন পরামিতিগুলি দেখতে বা সেট করতে প্রকল্প ফাইল আমদানি / রপ্তানি সমর্থন করে

অংশের ধরন, উপাদান, লেপ বেধ, ওয়েল্ড প্রস্থ, অংশ তাপমাত্রা ইত্যাদির জন্য পরামিতি সেটিংস সমর্থন করে

সফটওয়্যার ফাংশন প্রয়োজনীয়তাঃ

*প্যারামিটার সুপারিশ ফাংশন বৈশিষ্ট্য, সেট পরিদর্শন বস্তুর তথ্য উপর ভিত্তি করে উপযুক্ত জোন এবং পরামিতি প্রস্তাব

* স্ট্যান্ডার্ড টেস্ট ব্লক ব্যবহার করে ক্যালিব্রেশন করার অনুমতি দেয় এমন যন্ত্রের সংবেদনশীলতা সামঞ্জস্যের ফাংশন রয়েছে

* বৈশিষ্ট্য ত্রুটি গভীরতা সহগ ক্যালিব্রেশন ফাংশন, reterence পরীক্ষা ব্লক ব্যবহার করে গভীরতা coetticient সেটিং অনুমতি দেয়

*নিরীক্ষা বস্তুর উপর ভিত্তি করে পরিদর্শন ফ্রিকোয়েন্সি এবং উত্তেজনার স্তর সামঞ্জস্য করার অনুমতি দেয়, যন্ত্রের লাভের স্বয়ংক্রিয় সামঞ্জস্যের সাথে উত্তেজনার সামঞ্জস্যের ফাংশন রয়েছে

*নিরীক্ষা ইন্টারফেস উল্লম্ব অক্ষ অনুসরণ মোড এবং স্থির মোডের মধ্যে স্যুইচিং সমর্থন করে, যে কোন সময় নিয়মিত

*নিরীক্ষা ইমেজ জুম ফাংশন বৈশিষ্ট্য,মানুয়াল জুম এবং ফলাফল দেখার জন্য অনুভূমিক টেনে অনুমতি দেয়

* চিত্র পুনরায় সেট ফাংশন বৈশিষ্ট্য,এক ক্লিকের পুনরুদ্ধারের অনুমতি দেয়

* একাধিক পর্যালোচনার জন্য পরিদর্শন চিত্র পুনরায় খেলার ফাংশন সমর্থন করে

* চিহ্নিতকরণ ফাংশন বৈশিষ্ট্যযুক্ত। পরিদর্শন চলাকালীন চিহ্নিতকরণ বোতামে ক্লিক করা প্রতিবেদনে বিভাজিত প্রদর্শনের জন্য পরিদর্শন ইমেজে বিভাজক যুক্ত করে

* ত্রুটি আকারের ফাংশন সমর্থন করে। ত্রুটি সনাক্ত করার পরে, এর এলাকা নির্বাচন করা এনকোডার ডেটার উপর ভিত্তি করে ত্রুটি দৈর্ঘ্য গণনা করতে দেয়।পৃষ্ঠ খোলার ত্রুটির গভীরতা Bx সংকেত পরিবর্তনের উপর ভিত্তি করে গণনা করা যেতে পারে

* কাস্টম পরিদর্শন রিপোর্ট ফরম্যাট এবং রিপোর্ট এক্সপোর্ট ফাংশন সমর্থন করে

*ইতিহাসিক প্রকল্পের ফাইল থেকে পরিদর্শন প্রতিবেদন, চিত্র এবং ডেটা দেখতে সহায়তা করে

মৌলিক কনফিগারেশন

হোস্ট ইউনিটঃ একক

সিগন্যাল সংগ্রহ এবং বিশ্লেষণ সফটওয়্যারঃ 1 সেট

পেন্সিল প্রোবঃ ১টি

স্ট্যান্ডার্ড প্রোব (এনকোডার সহ): ১টি

প্রোব সংযোগ ক্যাবলঃ ১ ইউনিট

চার্জারঃ ১ সেট

প্রোডাক্ট ইউজার ম্যানুয়ালঃ ১ সেট

গুণমানের নথিপত্রঃ ১টি সেট

ইনস্ট্রুমেন্ট কেসঃ ১টি সেট

থ্রি-এলিমেন্ট অ্যারে প্রোবঃ ঐচ্ছিক
