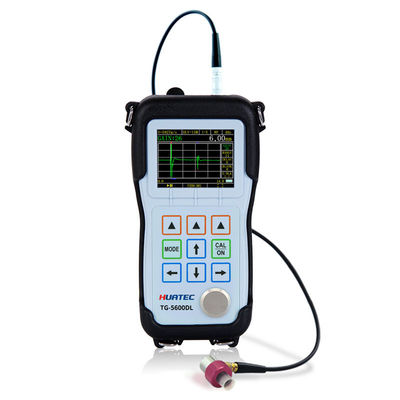

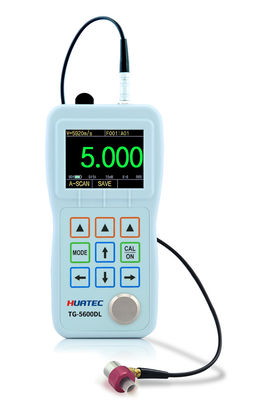

HUATEC TG-5600DL পোর্টেবল আল্ট্রাসনিক থিকনেস গেজ মাল্টি-মেজারমেন্ট মোড P-E I-E E-E হাই টেম্পারেচার রেজিস্ট্যান্ট ইন্ডাস্ট্রিয়াল NDT থিকনেস মিটার
HUATEC TG-5600DL একটি পোর্টেবল আল্ট্রাসনিক থিকনেস গেজ। আল্ট্রাসনিক পরিমাপের কার্যপ্রণালীর উপর ভিত্তি করে, TG-5600DL বিভিন্ন উপকরণের পুরুত্ব ০.০০১ মিলিমিটার বা ০.০০০০১ ইঞ্চি পর্যন্ত নির্ভুলতার সাথে পরিমাপ করতে সক্ষম এবং বিভিন্ন পুরুত্ব পরিমাপের অ্যাপ্লিকেশনে ব্যাপকভাবে ব্যবহৃত হয়।
ব্যবহারকারীরা পরিমাপ করা উপাদানের শুধুমাত্র এক পাশ থেকে পুরুত্ব পরিমাপ করতে পারেন, ওয়ার্কপিস নষ্ট না করেই।
TG-5600DL একই সাথে পুরুত্বের রিডিং এবং এ-স্ক্যান প্রদর্শন করতে পারে, যা ব্যবহারকারীদের ওয়েভফর্ম পরীক্ষা করার সুযোগ দেয়। ইকো ডিসপ্লে ব্যবহারকারীদের পরিমাপ নিয়ন্ত্রণ করতে সাহায্য করে, যাতে পুরুত্ব পরিমাপের পরিসীমা বড় হয়, পরিমাপের মান সঠিক হয় এবং পরিমাপে উপাদানের সাথে সম্পর্কিত ত্রুটিগুলিও এড়ানো যায়। বি-স্ক্যান ফাংশনটি পরিমাপ করা ওয়ার্কপিসের নীচের প্রোফাইল পর্যবেক্ষণ করতে ব্যবহৃত হয়। প্রোবটি ওয়ার্কপিসের পৃষ্ঠ বরাবর চলে ওয়ার্কপিসের ক্রস-সেকশন প্রদর্শন করে।
এই গেজটি উৎপাদন, ধাতু প্রক্রিয়াকরণ শিল্প, মহাকাশ, রেল পরিবহন, রাসায়নিক শিল্প, পণ্য পরিদর্শন শিল্প এবং অন্যান্য পরীক্ষা ক্ষেত্রে ব্যবহার করা যেতে পারে। বিভিন্ন প্লেট এবং প্রক্রিয়াজাত অংশগুলি নির্ভুলভাবে পরিমাপ করার পাশাপাশি, উৎপাদন সরঞ্জামগুলিতে থাকা বিভিন্ন পাইপ এবং চাপ পাত্রগুলি পর্যবেক্ষণ করে তাদের ব্যবহারের সময় ক্ষয়প্রাপ্ত হওয়ার পরে পাতলা হওয়ার মাত্রা আরও পর্যবেক্ষণ করার জন্য এটি একটি অপরিহার্য সরঞ্জাম। নন-ডেস্ট্রাকটিভ টেস্টিং শিল্পে।
স্টোরেজ ফাংশন ঐচ্ছিক, গ্রাহকদের বিভিন্ন চাহিদা অনুযায়ী, এবং বিল্ট-ইন বড়-ক্ষমতার ডেটা লগার ১,০০,০০০ পুরুত্ব পরিমাপের মান এবং ৪০০ ওয়েভফর্ম সংরক্ষণ করতে পারে। অন্যান্য আরও ফাংশন ঐচ্ছিক হতে পারে, যেমন মাল্টি-লেয়ার পুরুত্ব পরিমাপ, আল্ট্রা-হাই রেজোলিউশন, বড়-রেঞ্জ পুরুত্ব পরিমাপ, ডিজিটাল নয়েজ রিডাকশন এবং উইন্ডো মোড, ইনার ওয়াল অক্সাইড লেয়ার, রিয়েল-টাইম কমিউনিকেশন, মাল্টি-চ্যানেল এবং অন্যান্য বিকল্প।
প্রধান প্যারামিটার
| যন্ত্রের স্পেসিফিকেশন |
| কার্যপ্রণালী |
P-E (পালস-ইকো), I-E (ইন্টারফেস-ইকো), E-E (ইকো-ইকো), I-ME (মাল্টিপল ইকো), E-EV (ইকো ভেরিফিকেশন) |
| প্রোব টাইপ |
ডিলে লাইন প্রোব, কন্টাক্ট প্রোব, মেমব্রেন প্রোব, পেনসিল টাইপ প্রোব, ইমারশন প্রোব |
| ক্যালিব্রেশন |
প্রোব জিরো, ভেলোসিটি ক্যালিব্রেট, ১-পয়েন্ট ক্যালিব্রেশন, ২-পয়েন্ট ক্যালিব্রেশন, ভেলোসিটি সেট |
| পুরুত্ব পরিসীমা |
০.০১মিমি ~ ৩৮মি, পরীক্ষিত উপাদান, প্রোবের পৃষ্ঠের অবস্থা, তাপমাত্রা এবং নির্বাচিত কনফিগারেশনের উপর নির্ভর করে।
০.১৫মিমি ~ ৩০মিমি (স্ট্যান্ডার্ড D15A প্রোব, স্টিল)
|
| উপাদানের বেগ পরিসীমা |
৩১০ - ১৮৬৯৯ মি/সে, এবং পরিচিত পুরুত্ব সহ বেগ পরিমাপ করতে পারে |
| রেজোলিউশন |
ঐচ্ছিক ০.১/ ০.০১/০.০০১মিমি |
| প্রোব ফ্রিকোয়েন্সি |
০.৫মেগাহার্টজ ~ ২০ মেগাহার্টজ |
| পরিমাপের একক |
মিমি, ইঞ্চি, মাইক্রন, মিল |
| আপডেট রেট |
৪এইচজেড, ৮এইচজেড, ১৬এইচজেড প্রতি সেকেন্ডে ঐচ্ছিক |
| পাওয়ার অফ |
৫, ১০ বা ২০ মিনিট নিষ্ক্রিয় থাকার পর স্বয়ংক্রিয়ভাবে পাওয়ার অফ হয়, অথবা ম্যানুয়ালি |
| ডিসপ্লে টাইপ |
২.৪ ইঞ্চি (৩২০ × ২৪০ ডট ম্যাট্রিক্স) টিএফটি কালার ডিসপ্লে এলসিডি স্ক্রিন |
| রেকটিফিকেশন মোড |
আরএফ, আরএফ-, ফুল, হাফ+, হাফ |
| ভিউ মোড |
এ-স্ক্যান, বি-স্ক্যান, ডিজিটস, ক্যাপচার, ডিফারেন্স, অ্যালার্ম |
| স্টোরেজ |
১,০০,০০০ পুরুত্বের মান এবং ৪০০ প্যারামিটার সেটিং ফাইল সংরক্ষণ করতে পারে (ঐচ্ছিক) |
|
|
|
|
| গেইন |
বিভিন্ন পরীক্ষার অবস্থার জন্য লো, মিডিয়াম বা হাই |
| ডিসপ্লে মোড |
নরমাল, মিনিমাম / ম্যাক্সিমাম ক্যাপচার, ডিআইএফএফ/আরআর% |
| ভি-পাথ কারেকশন |
স্বয়ংক্রিয় |
| আপডেট রেট |
নির্বাচনযোগ্য ৪এইচজেড, ৮এইচজেড, ১৬এইচজেড |
| উপাদানবেগ পরিসীমা |
৫০০ থেকে ৯৯৯৯ মি/সে (০.০১৯৭ থেকে ০.৩৯৩৭ ইঞ্চি/ইউএস) |
| ভাষা |
নির্বাচনযোগ্য চাইনিজ, ইংরেজি, জাপানি |
| অ্যালার্ম সেটিংস |
ন্যূনতম এবং সর্বোচ্চ অ্যালার্ম। ০.২৫ মিমি থেকে ৫০৮ মিমি (০.০১০" থেকে ২০.০০০") পরিসীমা। অ্যালার্মে ডায়নামিক ওয়েভফর্ম কালার পরিবর্তন |
| পাওয়ারের প্রয়োজনীয়তা |
২ এএ সাইজের ব্যাটারি |
| অপারেটিং টাইম |
প্রায় ৪০ ঘন্টা |
| যন্ত্রের শাট-অফ |
নির্বাচনযোগ্য সর্বদা চালু বা ৫, ১০, ২০ মিনিট নিষ্ক্রিয়তার পর স্বয়ংক্রিয়ভাবে বন্ধ |
| অপারেটিং তাপমাত্রা |
-১০°C থেকে +৫০°C (+১০°F থেকে +১২০°F) |
| আকার |
১৫৩মিমি X ৭৬মিমি X ৩৭মিমি (উচ্চতা X প্রস্থ X গভীরতা) |
| ওজন |
২৮০ গ্রাম ব্যাটারি সহ |
প্রধান পরিমাপ ফাংশন
• বেশিরভাগ উপাদানের পরিমাপ একক এলিমেন্ট ট্রান্সডিউসার ব্যবহার করে করা যেতে পারে।
• পরিমাপের পুরুত্ব পরিসীমা: ০.০১ মিমি ~ ৩৮ মি, পরিমাপ করা উপাদান, প্রোব, পৃষ্ঠের অবস্থা, তাপমাত্রা এবং নির্বাচিত কনফিগারেশনের উপর নির্ভর করে।
• অজানা শব্দ বেগ উপাদানের শব্দ বেগ নির্ধারণ করুন
• উচ্চ রেজোলিউশন: নিয়মিত ডিসপ্লে রেজোলিউশন ০.০০১মিমি, ঐচ্ছিক আল্ট্রা-হাই রেজোলিউশন ০.০০০১মিমি পর্যন্ত পৌঁছাতে পারে।
• পরিমাপের একক: মিলিমিটার, ইঞ্চি, মাইক্রন এবং মিল।
• উচ্চ তাপমাত্রা পরিমাপ: ৫০০°C পর্যন্ত তাপমাত্রা।
• সিস্টেম ডিফল্ট কনফিগারেশন মেনু: ব্যবহারকারীর সুবিধার জন্য, এটি যন্ত্রের প্রোব ব্যবহারের ডিফল্ট শর্তাবলী অনুযায়ী সেট করা হয়েছে।
• পজ ফাংশন: পরিমাপ পরবর্তী প্রক্রিয়াকরণের অনুমতি দেয়। স্থিতিশীল পরিমাপ ডেটা পেতে সুবিধামত সমস্ত প্যারামিটার সামঞ্জস্য করুন।
• ফুল-স্ক্রিন ওয়েভফর্ম ডিসপ্লে ফাংশন: ইকো ডিসপ্লে এলাকা ২০% বৃদ্ধি করে, অপারেটরকে একটি বড় উইন্ডো অভিজ্ঞতা প্রদান করে।
• ইকো ইনটেনসিটি ইন্ডিকেশন: ইকো যত শক্তিশালী হবে, তত বেশি ইন্ডিকেটর বার প্রদর্শিত হবে, বিশেষ করে ডিজিট ডিসপ্লে, যা আরও উপযোগী।
• টাইম-বেসড বি-স্ক্যান মোড: এটি পরিমাপ করা ওয়ার্কপিসের নীচের প্রোফাইল পর্যবেক্ষণ করতে ব্যবহৃত হয়।
• ডিফারেন্স/রিডাকশন রেট মোড: সেট পয়েন্টের সাপেক্ষে পুরুত্বের পার্থক্য প্রদর্শিত হয় এবং হ্রাস হারের শতাংশ হিসাবে প্রকাশ করা হয়।
• টিডিজি টাইম-ভেরিং গেইন: প্রাথমিক পালস বা ইন্টারফেস ইকো প্রাথমিক গেইন কমিয়ে কার্যকরভাবে কমানো যেতে পারে, এবং পরীক্ষিত নমুনার নীচের ইকো সর্বোচ্চ গেইন বাড়িয়ে বাড়ানো যেতে পারে, যা পরিমাপ করা সহজ।
• পরিমাপ মোড: পালস-ইকো (পি-ই), ইন্টারফেস-ইকো (আই-ই), ইকো-ইকো (ই-ই), মাল্টিপল ইকো (আই-এমই), ডাবল ইকো ভেরিফিকেশন (ই-ইভি)
স্ট্যান্ডার্ড কনফিগারেশন
| আইটেম |
পরিমাণ |
|
TG-5600DL
আল্ট্রাসনিক থিকনেস গেজ
|
১ |
| প্রোব |
১ |
| কেবল |
১ |
| রাবার শিথ |
১ |
| ক্ষারীয় ব্যাটারি |
- |
| কাপল্যান্ট বোতল |
১ |
| কেস |
১ |
| অপারেশন ম্যানুয়াল |
১ |
| ক্যালিব্রেশন সার্টিফিকেট |
১ |
ঐচ্ছিক আনুষাঙ্গিক
| প্রোব |
কেবল |
| রাবার শিথ |
স্টেপ ব্লক |
| ডিলে লাইন |
কাপলিং এজেন্ট |
| সুরক্ষামূলক ফিল্ম |
সফটওয়্যার অপশন |
টেবিলটি বিভিন্ন সাধারণ উপাদানে আল্ট্রাসাউন্ডের প্রসারণ বেগ তালিকাভুক্ত করে। এটি শুধুমাত্র রেফারেন্সের জন্য। এই উপাদানগুলির প্রকৃত বেগ টেবিলের বেগের থেকে বিভিন্ন কারণে ভিন্ন হতে পারে, উদাহরণস্বরূপ, উপাদানের গঠন, শস্যের পছন্দের দিক, ছিদ্রতা এবং তাপমাত্রা ইত্যাদি। অতএব, সর্বোত্তম পরিমাপ নির্ভুলতা অর্জনের জন্য, একটি নির্দিষ্ট উপাদানের নমুনা প্রথমে নির্দিষ্ট উপাদানের বেগ নিশ্চিত করার জন্য পরীক্ষা করা উচিত।
উপাদানের বেগ তালিকা
| উপাদান |
বেগ (মি/সে) |
| স্টিল ২০# |
৫৮৯১ |
| অ্যালুমিনিয়াম |
৬৩২০ |
| ক্রোমিয়াম |
৬২০০ |
| কপার |
৪৬৬০ |
| গোল্ড |
৩২৫১ |
| আয়রন |
৫৯৩০ |
| লেড |
২১৬০ |
| ম্যাগনেসিয়াম |
৫৮০৬ |
| সিলভার |
৩৬০৭ |
| টাইটানিয়াম |
৬০৯৮ |
| জিঙ্ক |
৪১৯৩ |
| টাংস্টেন |
৫১৮১ |
| টিন |
৩৩২০ |
| ব্রাস |
৪৩৮০ |
| গ্রে কাস্ট আয়রন |
৪৬০০ |
| গ্লাস |
৫৭৬৬ |
| নাইলন |
২৬১০ |
| স্টেইনলেস স্টিল ৩০৪ |
৫৩৩৪ |
| পিভিসি |
২৩৯২ |
| সিলিকন |
৯৬২০ |
| কোয়ার্টজ গ্লাস |
৫৬৫৫ |
দ্রষ্টব্য:উপরের টেবিলটি শুধুমাত্র রেফারেন্সের জন্য। প্রকৃত বেগ ক্যালিব্রেশনের জন্য, ৬.২ বেগ ক্যালিব্রেশন দেখুন
