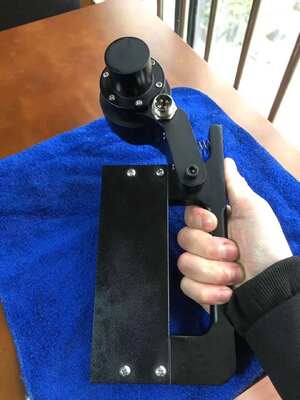

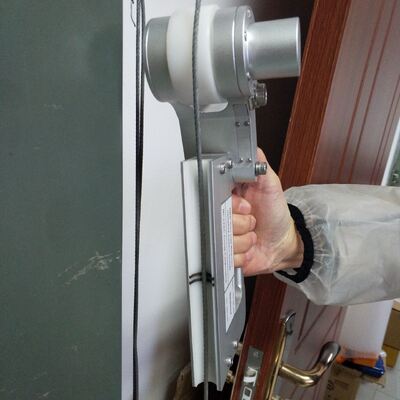

এইচআরডি-১৫০ লিফট তারের দড়ি ত্রুটি সনাক্তকারী ইলেক্ট্রোম্যাগনেটিক এনডিটি পরীক্ষক অভ্যন্তরীণ বাহ্যিক ভাঙা তারের পরিধান ক্ষয় ত্রুটি পরিদর্শন মেশিন

HRD-150 লিফট তারের দড়ি ত্রুটি ডিটেক্টর ইলেক্ট্রোম্যাগনেটিক NDT টেস্টার অভ্যন্তরীণ বাহ্যিক ভাঙা তারের পরিধান ক্ষয় ত্রুটি পরিদর্শন মেশিন

I. পণ্যের সংক্ষিপ্ত বিবরণ

◆ তারের দড়ির অভ্যন্তরীণ এবং বাহ্যিক ভাঙা তার, পরিধান, ক্ষয়, বিকৃতি, আলগা স্ট্র্যান্ড, জাম্প তার, উপাদানের পরিবর্তন এবং অন্যান্য ত্রুটিগুলি অন-লাইন পরীক্ষা করতে পারে।

◆ পরীক্ষার ফলাফল বিভিন্ন শিল্পের মান পূরণ করতে পারে এবং ভাঙা তারের সংখ্যা এবং মোট ভাঙা তারের এলাকার সাথে ভাঙা তারের এলাকার অনুপাতের আকারে প্রদর্শিত হতে পারে।

◆ সরাসরি স্যাম্পলিং, প্রক্রিয়াকরণ এবং বিশ্লেষণের জন্য কম্পিউটার ইউএসবি ইন্টারফেস, অনলাইন সাউন্ড এবং লাইট অ্যালার্ম এবং রিয়েল-টাইম ডিসপ্লে ফলাফল সহ।

◆ সেন্সর বৃত্তাকার কাঠামো, পরিধীয় পরিবেষ্টন, অক্ষীয় চুম্বকত্ব, স্যাচুরেশন অবস্থায় তারের দড়ির চুম্বকত্ব।

◆ সেন্সর অ্যালয় অ্যালুমিনিয়াম শেল গ্রহণ করে, যা জলরোধী, ধুলোরোধী, শকপ্রুফ এবং আর্দ্রতারোধী।

◆ স্থিতিশীল কাজ, নির্ভরযোগ্য কর্মক্ষমতা, উচ্চ সনাক্তকরণ নির্ভুলতা, শক্তিশালী অ্যান্টি-ইন্টারফারেন্স কর্মক্ষমতা, সঠিক ডেটা।

◆ সফ্টওয়্যার Windows98/2000 / xp/Vista/windows7 বিভিন্ন কম্পিউটার অপারেটিং সিস্টেমের সাথে খাপ খায়

◆ জাতীয় মেট্রোলজি আইন এবং জাতীয় উৎপাদন নিরাপত্তা আইনের বিধান অনুসারে, প্রতিটি যন্ত্রকে আমেরিকান স্ট্যান্ডার্ড ASTM1571 অনুসারে তৃতীয় পক্ষ হিসাবে জাতীয় মেট্রোলজি ইনস্টিটিউট দ্বারা পরিদর্শন করা হবে এবং আইনি যোগ্যতা অর্জনের জন্য পরীক্ষার প্রতিবেদন জারি করা হবে।

2. সিস্টেম কনফিগারেশন এবং মডেল

(1)। লিফট তারের দড়ির ব্যাস 8-16 মিমি

(2)। তারের দড়ি কম্পিউটার ত্রুটি ডিটেক্টরের মোট মডেল হল E15/E20

সিরিয়াল নম্বর

মান: GB/T21837-2008, ASTM E1571-2001 (ফেরোম্যাগনেটিক স্টিল তারের দড়ির ইলেক্ট্রোম্যাগনেটিক পরীক্ষার জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন), GB/T5972-2006/ISO 4309:90, GB8918—2006

সনাক্তকরণ পরিসীমা: Φ1.5—30 মিমি (বিভিন্ন সেন্সর নির্বাচন করুন)

সেন্সর এবং তারের দড়ির মধ্যে আপেক্ষিক বেগ: 0.0—6.0 মি/সে সেরা পছন্দ: 0.3—1.5 মি/সে
গাইড স্লিভ এবং তারের দড়ির মধ্যে সেরা ফাঁক: 2—6 মিমি, অনুমোদিত ফাঁক: 0—15 মিমি
আউটপুট ফাইল টাইপ: ওয়ার্ড ফাইল আউটপুট

অ্যালার্ম: সাউন্ড এবং লাইট অ্যালার্ম

ভাঙা তারের দড়ি অবস্থান (LF) সনাক্তকরণ
গুণগত রায়ের নির্ভুলতা: 99.99%
পরিমাণগত মূল্যায়ন
সংবেদনশীলতার পুনরাবৃত্তি ত্রুটি: ±0.055%
প্রদর্শন ত্রুটি: ±0.2%
অবস্থান সনাক্তকরণের ত্রুটি, (L): ±0.2%
পাওয়ার: 5V কম্পিউটার পাওয়ার সাপ্লাই
সেন্সরের ওজন:
< 10 কেজি (নিয়মিত সেন্সর)পরিবেশের তাপমাত্রা -10℃~40℃

বায়ুচাপ: 86~106Kpa

আপেক্ষিক আর্দ্রতা: ≤85%

4. প্রযুক্তিগত কোর এবং আইনি যোগ্যতা

(1)। ভার্চুয়াল ইন্সট্রুমেন্ট: তারের দড়ির অসীম অনিশ্চয়তা। শুধুমাত্র ভার্চুয়াল ইন্সট্রুমেন্ট প্রযুক্তি ব্যবহার করে, ঐতিহ্যবাহী ইন্সট্রুমেন্টকে সফ্টওয়্যার দিয়ে প্রতিস্থাপন করে এবং সরাসরি স্যাম্পলিংয়ের জন্য কম্পিউটার ব্যবহার করে, আমরা নিশ্চিত করতে পারি যে কোনও পরিদর্শন মিস করা বা ভুল রায় দেওয়া হবে না, ঠিক একটি সিনেমা দেখার মতো, তারের দড়ির পুরো প্রক্রিয়াটি স্ক্যান করা, ফলাফলগুলি সঠিক এবং পুনরাবৃত্তিযোগ্য।

(2)। থ্রি-ডিটারমিনেশন ইন্সট্রুমেন্ট: বিভিন্ন শিল্পের তারের দড়ির স্ক্র্যাপের জন্য জাতীয় মান অনুসারে, এই পণ্যটি তারের দড়ির অভ্যন্তরীণ এবং বাহ্যিক ভাঙা তার, মরিচা, পরিধান, ধাতব ক্রস-সেকশনাল এলাকার পরিবর্তন, আলগা স্ট্র্যান্ড, জাম্পিং তার, বিকৃতি, উপাদানের অস্বাভাবিকতা এবং অন্যান্য ত্রুটিগুলির ইলেক্ট্রোম্যাগনেটিক গুণগত, পরিমাণগত, পজিশনিং, অনলাইন নন-ডেস্ট্রাকটিভ টেস্টিং প্রয়োগ করে।

(3)। আইনি যন্ত্র: জাতীয় মেট্রোলজি আইন এবং জাতীয় উৎপাদন নিরাপত্তা আইনের বিধান অনুসারে, প্রতিটি যন্ত্রকে তৃতীয় পক্ষ হিসাবে astm1571-2006 এবং GB/ t21387-2008 এর আমেরিকান স্ট্যান্ডার্ড অনুসারে জাতীয় মেট্রোলজি ইনস্টিটিউট দ্বারা পরিদর্শন করা হয় এবং পরীক্ষার প্রতিবেদন জারি করে আইনি যোগ্যতা অর্জন করা হয়।

5. প্রযুক্তিগত সূচক

তারের দড়ির ব্যাসের সম্পূর্ণ পরিসীমা সনাক্ত করা যেতে পারে: Φ 1.5-300 - মিমি (বিভিন্ন সিরিজ স্পেসিফিকেশন সেন্সর কনফিগার করার প্রয়োজন)

সেন্সর এবং তারের দড়ির মধ্যে আপেক্ষিক গতি: 0.0 -- 6.0 মি/সে সেরা: 0.3 -- 1.5 মি/সে

সেন্সর গাইড স্লিভ এবং তারের দড়ির মধ্যে সেরা ফাঁক 2 -- 6 মিমি, এবং অনুমোদিত ফাঁক 0 -- 15 মিমি

ভাঙা তারের ত্রুটি (LF) সনাক্তকরণ ক্ষমতা

গুণগত: একক ঘনীভূত ভাঙা তারের গুণগত সনাক্তকরণ নির্ভুলতা 99.99%

পরিমাণগত: একটি একক স্থানে ভাঙা রুটের সংখ্যা একটি বা একটি সমতুল্য রুট ভুল বিচার করার অনুমতি দেয়

একক কেন্দ্রীভূত রুট ব্রেকেজ ছাড়াই পরিমাণগত সনাক্তকরণের 100 বারের বেশি, নির্ভুলতার হার ≥92%

ধাতব ক্রস-সেকশনের পরিমাণগত পরিবর্তনের হার (LMA)

সনাক্তকরণ সংবেদনশীলতার পুনরাবৃত্তির অনুমোদিত ত্রুটি: ±0.055%

সনাক্তকরণ নির্ভুলতা সূচকের অনুমোদিত ত্রুটি: ±0.2%

অবস্থান (L) সনাক্তকরণ ক্ষমতা: সনাক্তকরণ দৈর্ঘ্যের শতাংশ ত্রুটি: ±0.2%

পাওয়ার সাপ্লাই: কম্পিউটার ব্যাটারি পাওয়ার 5V

সেন্সরের ওজন: সাধারণত ব্যবহৃত স্পেসিফিকেশন

< 10 কেজিপরিবেশের তাপমাত্রা: -10℃~40℃ বায়ুমণ্ডলীয় চাপ: 86~106Kpa আপেক্ষিক আর্দ্রতা: ≤85%
