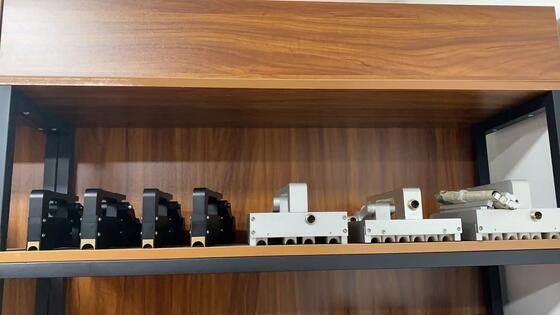

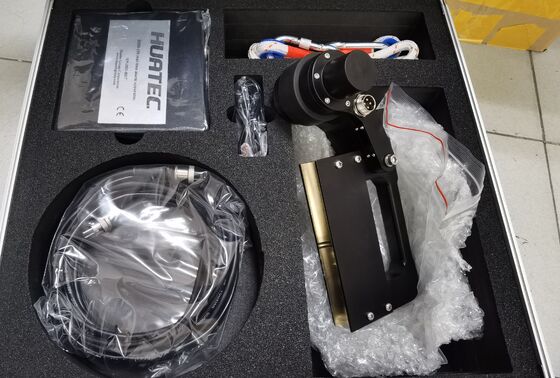

এইচআরডি-১৫০ ইন্ডাস্ট্রিয়াল ওয়্যার রোপ ডিফেক্টস্কোপ ভার্চুয়াল ইনস্ট্রুমেন্ট কোয়ান্টিটিভ পজিশনিং এনডিটি ডিটেক্টর লিফট মাইনিং ক্রেন রোপ পরিদর্শন

এইচআরডি-১৫০ ইন্ডাস্ট্রিয়াল ওয়্যার রোপ ডিফেক্টস্কোপ ভার্চুয়াল ইনস্ট্রুমেন্ট কোয়ান্টিটিভ পজিশনিং এনডিটি ডিটেক্টর লিফট মাইনিং ক্রেন রোপ পরিদর্শন

I. পণ্যের সারসংক্ষেপ

◆ তারের দড়ি, অভ্যন্তরীণ এবং বাহ্যিক ভাঙা তারের, পরিধান, ক্ষয়, বিকৃতি, loose strands, জাম্প তারের, উপাদান পরিবর্তন এবং অন্যান্য ত্রুটি অনলাইন পরীক্ষা করতে পারেন।

◆ পরীক্ষার ফলাফল বিভিন্ন শিল্পের মান পূরণ করতে পারে এবং ভাঙা তারের সংখ্যা এবং ভাঙা তারের এলাকার মোট ভাঙা তারের এলাকার অনুপাতের আকারে প্রদর্শিত হতে পারে।

◆ সরাসরি নমুনা সংগ্রহ, প্রক্রিয়াকরণ এবং বিশ্লেষণের জন্য কম্পিউটার ইউএসবি ইন্টারফেস, অনলাইন সাউন্ড এবং লাইট অ্যালার্ম এবং রিয়েল-টাইম ফলাফল প্রদর্শন।

◆ সেন্সর বৃত্তাকার কাঠামো, পরিধিগত পরিবেষ্টন, অক্ষীয় চৌম্বকীয়করণ, স্যাচুরেশন অবস্থায় তারের দড়ি চৌম্বকীয়করণ।

◆ সেন্সরটি অ্যালুমিনিয়াম খাদের শেল গ্রহণ করেছে, যা জলরোধী, ধুলোরোধী, শক-প্রতিরোধী এবং আর্দ্রতা-প্রতিরোধী।

◆ স্থিতিশীল কাজ, নির্ভরযোগ্য কর্মক্ষমতা, উচ্চ সনাক্তকরণ নির্ভুলতা, শক্তিশালী বিরোধী হস্তক্ষেপ কর্মক্ষমতা, সঠিক তথ্য।

◆ উইন্ডোজ ৯৮/২০০০/এক্সপি/ভিস্টা/উইন্ডোজ ৭ বিভিন্ন কম্পিউটার অপারেটিং সিস্টেমের সাথে মানিয়ে নেওয়ার সফটওয়্যার

◆ জাতীয় পরিমাপ আইন এবং জাতীয় উৎপাদন নিরাপত্তা আইনের বিধান অনুযায়ী,প্রতিটি যন্ত্রকে আমেরিকান স্ট্যান্ডার্ড এএসটিএম ১৫৭১ অনুসারে তৃতীয় পক্ষ হিসেবে ন্যাশনাল মেট্রোলজি ইনস্টিটিউট দ্বারা পরিদর্শন করা হবে, এবং পরীক্ষার রিপোর্ট জারি করা হবে আইনি যোগ্যতা অর্জনের জন্য।

◆ খনি, রোপওয়ে, উত্তোলন সরঞ্জাম, লিফট, বন্দর যন্ত্রপাতি, তারের সেতু এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

2সিস্টেম কনফিগারেশন এবং মডেল

(1) লিফট তারের দড়ি ব্যাস 8-16mm হয়

(2) তারের দড়ি কম্পিউটার ত্রুটি সনাক্তকারী মোট মডেল E15 / E20 হয়

3স্পেসিফিকেশন

স্ট্যান্ডার্ডঃ GB/T21837-2008, ASTM E1571-2001 (ফেরোম্যাগনেটিক স্টিলের তারের দড়ি বৈদ্যুতিন চৌম্বকীয় পরীক্ষার জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

সনাক্তকরণ পরিসীমাঃΦ1.5 ∼30 মিমি (বিভিন্ন সেন্সর নির্বাচন করুন)
সেন্সর এবং তারের দড়ি মধ্যে আপেক্ষিক গতিঃ0.০.৬.০ মি/সেকেন্ড সেরা পছন্দ:0.৩.১.৫ মি/সেকেন্ড
গাইড স্লিভ এবং তারের দড়ি মধ্যে সর্বোত্তম ফাঁকঃ 2 ¢ 6 মিমি,অনুমোদিত ফাঁকঃ 0 ¢ 15 মিমি

আউটপুট ফাইলের ধরনঃ ওয়ার্ড ফাইল আউটপুট

অ্যালার্মঃ শব্দ এবং হালকা অ্যালার্ম
ভাঙ্গা তারের দড়ি অবস্থানের সনাক্তকরণ
গুণগত বিচারের নির্ভুলতাঃ 99.99%
পরিমাণগত মূল্যায়ন
সংবেদনশীলতার পুনরাবৃত্তিযোগ্যতার ত্রুটিঃ ±0.055%
প্রদর্শন ত্রুটিঃ ±0.2%
অবস্থান সনাক্তকরণের ত্রুটি, ((L): ±0.2%
পাওয়ারঃ কম্পিউটারের পাওয়ার সাপ্লাই ৫ ভি
সেন্সরের ওজনঃ < ১০ কেজি (স্বাভাবিক সেন্সর)

পরিবেশের তাপমাত্রা-১০°সি-৪০°সি

বায়ু চাপঃ86 ~ 106Kpa

আপেক্ষিক আর্দ্রতাঃ ≤85%

4প্রযুক্তিগত মূল এবং আইনি যোগ্যতা

(১) ভার্চুয়াল যন্ত্রঃ তারের দড়িটির অসীম অনিশ্চয়তা। শুধুমাত্র ভার্চুয়াল যন্ত্র প্রযুক্তি ব্যবহার করে, সফটওয়্যারের সাথে ঐতিহ্যগত যন্ত্র প্রতিস্থাপন করে এবং কম্পিউটার ব্যবহার করে সরাসরি নমুনা গ্রহণ করে,আমরা নিশ্চিত করতে পারি যে, কোন ভুল পরিদর্শন ও ভুল বিচার হবে না।, ঠিক যেমন একটি সিনেমা দেখার, তারের দড়ি পুরো প্রক্রিয়া স্ক্যান, ফলাফল সঠিক এবং পুনরাবৃত্তিযোগ্য।

(2) তিন-নির্ধারণ যন্ত্রঃ বিভিন্ন শিল্পে তারের দড়ি scrap জন্য জাতীয় মান অনুযায়ী, এই পণ্য বৈদ্যুতিন চৌম্বকীয় গুণগত, পরিমাণগত, অবস্থান,তারের দড়ি অভ্যন্তরীণ এবং বাহ্যিক ভাঙা তারের অনলাইন অ-ধ্বংসাত্মক পরীক্ষা, জং, পরাজয়, ধাতব বিভাগের এলাকা পরিবর্তন, স্লাস স্ট্র্যান্ডস, ঝাঁপানো তারের, বিকৃতি, উপাদান অস্বাভাবিকতা এবং অন্যান্য ত্রুটি।

(৩) আইনি যন্ত্রপাতি: জাতীয় পরিমাপ আইন এবং জাতীয় উৎপাদন নিরাপত্তা আইন অনুযায়ী,প্রতিটি যন্ত্রটি তৃতীয় পক্ষ হিসাবে ASTM1571-2006 এবং GB/t21387-2008 এর আমেরিকান স্ট্যান্ডার্ড অনুসারে জাতীয় পরিমাপ ইনস্টিটিউট দ্বারা পরিদর্শন করা হয়, এবং পরীক্ষার রিপোর্ট জারি করা হয় আইনি যোগ্যতা অর্জনের জন্য।

5. টেকনিক্যাল ইন্ডিকেটর

তারের দড়ি ব্যাসার্ধ পরিসীমা পূর্ণ পরিসীমা সনাক্ত করা যেতে পারেঃ Φ 1.5-300 - মিমি (বিভিন্ন সিরিজ স্পেসিফিকেশন সেন্সর কনফিগার করার প্রয়োজন)

সেন্সর এবং তারের দড়ি মধ্যে আপেক্ষিক গতিঃ 0.0 -- 6.0 মিটার / সেকেন্ড সেরাঃ 0.3 -- 1.5 মিটার / সেকেন্ড

সেন্সর গাইড হাতা এবং তারের দড়ি মধ্যে সর্বোত্তম ফাঁক 2 -- 6 মিমি, এবং অনুমোদিত ফাঁক 0 -- 15 মিমি

ভাঙা তারের ত্রুটি (এলএফ) সনাক্তকরণের ক্ষমতা

গুণগতঃ একক ঘনীভূত ভাঙা তারের গুণগত সনাক্তকরণের নির্ভুলতা 99.99%

পরিমাপঃ একক স্থানে ভাঙা শিকড়ের সংখ্যা এক বা এক সমতুল্য শিকড় ভুল বিচার করতে দেয়

একক কেন্দ্রীভূত শিকড় ভাঙ্গন ছাড়া ত্রুটি ছাড়াই 100 বারের বেশি পরিমাণগত সনাক্তকরণের সাথে, নির্ভুলতার হার ≥92%

ধাতু ক্রস সেকশন (এলএমএ) এর পরিমাণগত পরিবর্তনের হার

সনাক্তকরণ সংবেদনশীলতার অনুমোদিত ত্রুটি পুনরাবৃত্তিযোগ্যতাঃ ± 0.055%

সনাক্তকরণ নির্ভুলতা নির্দেশের অনুমোদিত ত্রুটিঃ ± 0.2%

অবস্থান (এল) সনাক্তকরণ ক্ষমতাঃ সনাক্তকরণ দৈর্ঘ্যের শতাংশ ত্রুটিঃ ±0.2%

পাওয়ার সাপ্লাইঃ কম্পিউটার ব্যাটারি পাওয়ার 5V

সেন্সর ওজনঃ সাধারণভাবে ব্যবহৃত স্পেসিফিকেশন < 10kg

পরিবেষ্টিত তাপমাত্রাঃ -10°C~40°C বায়ুমণ্ডলীয় চাপঃ 86~106Kpa আপেক্ষিক আর্দ্রতাঃ ≤85%
